全新的，一體化控制器
    XL6觸摸屏式控制器是Horner APG公司隆重推出的XL系列OCS（Operator Control Station）的最新成員。Horner公司的可編程人機界面控制器（OCS），將控制器，I/O，人機界面和網絡完美的集成為一個使用十分方便的整體，畫面和控制程序用一個編程軟件CscapeTM即可完成。


5.7寸TFT真彩顯示
    XL6屏幕升級為一個5.7寸TFT（薄膜晶體管）真彩色液晶屏，可顯示32000色彩。XL6內置了I/O和CsCAN網絡；支持MicroSDTM移動存儲卡用于文件傳輸，最大可達2GB；另外新增了一個USB A型接口，可用于將數據傳輸或存儲到一個標準U盤上。
    XL6還內置了一個新的USB通訊口，通過這個口我們可以直接用標準的USB連接電纜對OCS進行編程，而不再需要USB轉串口的適配器和電纜。

I/O擴展和網絡結構

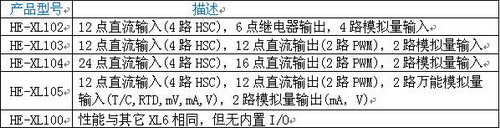

    XL6控制器提供了4種組合的內置I/O。它們中包括：直流輸入，高速數字量輸入，繼電器輸出，直流輸出，PWM輸出和多種模擬量（包括0－10V，4－20mA，熱電偶，熱電阻和熱敏電阻）。

    XL6的I/O擴展不僅限于內置I/O. SmartStixTM I/O數據傳輸速度非常塊，并且可以本地使用或遠距離分布式使用，是一款性價比很高的I/O選擇�；�于Modbus RTU的SmartMod I/O對于小點數應用上降低成本是一款理想的I/O選擇。

    XL6已內置了高速的CsCAN網絡口，并有可選的以太網通訊功能。單點式連接可以與計算機和所有支持網絡功能的控制器實現自由通訊（無縫通訊）。

    下邊圖的注釋：XL6 I/O擴展，XL6通訊結構
    右側注釋： 5.7寸TFT真彩觸摸屏， 內置I/O， MicroSDTM和USB閃存， 256KB邏輯存儲，  內置CsCAN，   彩色編碼端子方便接線






右側注釋：USB口編程， 通訊選項包括：以太網/電話/無線/手機， 免費的CscapeTM編程軟件

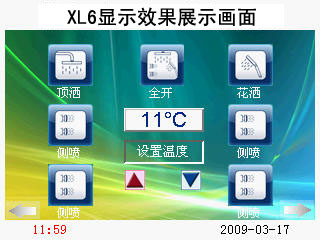

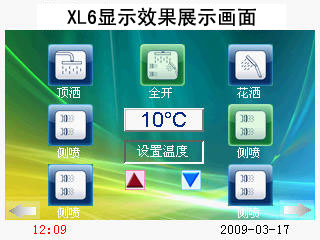

XL6屏幕顯示效果展示：
