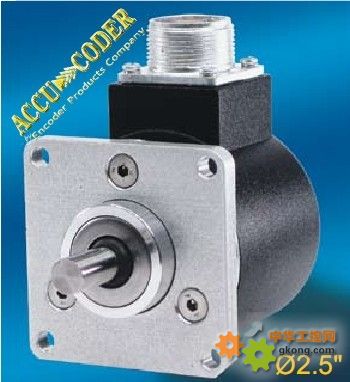

2.5英寸系列電參數 |
|
輸入電壓 |
5V – 28 VDC（最小4.75VDC， 最大 28VDC）
100 ºC 溫度時為5 – 24 VDC |
|
輸入電流 |
最大無負載電流為100 mA |
|
輸入波動 |
在0 –100KHz時，峰 — 峰之間為100mV |
|
輸出波形 |
正交輸出，當轉軸順時針旋轉時，A通道的方波領先B通道 |
|
輸出電路 |
NPN 集電極開路和NPN上拉電阻輸出每通道最大驅動電流100 mA，推拉輸出每通道最大驅動電流20 mA，差動線驅動輸出 在5VDC 時，符合RS422標準。 |
|
基準脈沖 |
每轉一周輸出一個脈沖。
— 1 – 3000CPR： 其中心與A信號的中心對齊，差動線驅動輸出，基準脈沖與A信號進行門邏輯操作，信號寬度為180 º。
— 大于3000CPR： 基準脈沖與A、B信號進行門邏輯操作，信號寬度為90 º。如有特殊要求，請與廠家聯系。 |
|
頻率響應 |
標準100 KHz，最高可達1 MHz 選擇。 |
|
抗干擾性 |
經BS EN61000-4-2； IEC801-3；BS EN61000-4-4；DDENV50141；DDENV 50204； BS EN55022; BS EN61000-6-2; BS EN50081-2測試，符合標準。 |
|
對稱性 |
1 – 6000 CPR：在100 KHz輸出時180º + 18º；
6001 – 20,480CPR： 在 100 KHz輸出時 180º + 36º； |
|
最小沿間距 |
1 –6000CPR：在100 KHz輸出時67.5º；
6001 – 20,480CPR：54º；
大于20,480CPR： 50º |
|
正交相位 |
1– 6000CPR：在100 KHz輸出時90º + 22.5º；
6001 – 20,480CPR：90º+ 36 º。 |
|
上升時間 |
低于1微秒 |
|
每轉脈沖數 |
1*，2*，5*, 6*，7*，8*, 9*，10*，11*，12*，14*，20，21*, 24*, 25*, 28*，30*, 32*, 33*, 34*, 35*,38*，40*，42*, 45*，50*，60，64*, 100，120，125，128*, 144*，150*,160*，200，240*，250，254*，256*，300，333*, 360，400，500，512，600，625*，635，665*，720，768*，800，889，900*，1000，1024，1200，1201*，1203*，1204*，1250，1270，1440, 1500，1800，2000，2048，2400，2500，2540，2880, 3000，3600，4000，4096，5000，6000，7200, 7500, 9000，10000，10240，12500，14400, 15000，18000，20000,20480，25000，30000。（* 如需100 ºC選擇，請與廠家聯系。） |
|
精 度 |
200 - 1999CPR： 兩相鄰周期間相差在0.017º （機械角度） （1.0弧度分）之內；
2000 - 3000CPR： 兩相鄰周期間相差在0.01 º（機械角度） （0.6 弧度分）之內；
3000CPR 以上另附加插值誤差0.005 º （機械角度） |
|
2.5英寸系列機械參數 |
|
最高轉速 |
6000 轉/分 （可選更高轉速，請與廠家聯系） |
|
轉軸直徑 |
0.375''''''''（標準），0.250''''''''，0.3125''''''''，6 mm，8 mm |
|
轉軸材料 |
303# 不銹鋼 |
|
轉軸轉動 |
雙向 |
|
轉軸徑向負載 |
35磅（常規外殼），40磅（工業用外殼） |
|
轉軸軸向負載 |
40磅（常規外殼），45磅（工業用外殼） |
|
軸 承 |
ABEC， 雙封閉精密滾珠軸承 |
|
密 封 |
IP50（標準），P64 和IP66 可供選擇 |
|
起動扭矩 |
對IP64標準的或不帶轉軸密封的，為1.0盎司英寸
對IP66 標準轉軸密封的，為3.0盎司英寸 |
|
轉動慣量 |
5.2×10 – 4盎司英寸秒2 |
|
最大加速度 |
1×105 弧度 / 秒2 |
|
電纜接頭 |
6腳、7腳、10腳的MS標準接頭，5腳或8腳的M12接頭,
9腳D形微型接頭，或帶24英寸導線的壓帽 |
|
外 殼 |
黑色防腐型 |
|
安 裝 |
法蘭和伺服型安裝 |
|
重 量 |
20盎司 |
