應用：
無刷伺服電機整流，機器人技術
醫療診斷器械
專業包裝機械
數字繪圖儀，打印機，印刷機

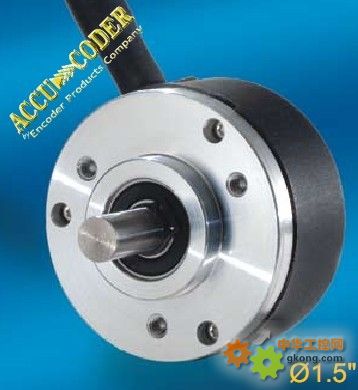

VLS10型增量式編碼器提供優秀的反饋方案，外形小巧，標準安裝，尤其適用于商業和輕工業應用。這種工業標準尺寸的VLS10型配有精密的軸承套件和耐用的不銹鋼轉軸（1/4英寸和6 mm），密封等級達到IP64。
對于無刷伺服電機的應用，VLS10型以三個120º相位提供可達12 極的整流信號。耐高溫可達100ºC，使伺服電機能在更高功率輸出及反復使用中能正常工作，防止相關熱反饋設備的損壞。
|
VLS10型電參數 |
|
輸入電壓 |
5或12VDC±10 % ，
5-28VDC （適用于操作溫度不高于85 ºC）
5-24 VDC （適用于操作溫度85 ºC -100 ºC） |
|
輸入電流 |
最大無負載電流為100 mA |
|
輸出波形 |
增量式，正交輸出，當轉軸順時針旋轉時，A通道的方波領先B通道。 |
|
輸出電路 |
NPN 集電極開路輸出每通道最大驅動電流20 mA，推拉輸出每通道最大驅動電流20 mA，差動線驅動輸出在5VDC 時，符合RS422標準。 |
|
基準脈沖 |
每轉一周輸出一個脈沖。 |
|
頻率響應 |
標準200 KHz，另有300KHz 可選。 |
|
抗干擾性 |
經BS EN61000-6-2；BS EN50081-2；BS EN61000-4-2；BS EN61000-4-3；BS EN61000-4-6; BS EN500811測試，符合標準。 |
|
對稱性 |
180º + 18º |
|
正交相位 |
90º + 22.5º |
|
最小沿間距 |
67.5º |
|
每轉脈沖數 |
0001 – 0189*，0198，0200，0250，0256， 0300，0315，0360，0400，0500，0512，0580，0600，0800，1000，1024，1200，1250，1500*，1800，2000，2048，2500，2540，3000*，3600*，4096*，5000*，6000*，7200*，8192*，10000*（如有需要，請與廠家聯系） |
|
精 度 |
兩相鄰周期間相差在0.01 º（0.6 弧度分）之內（機械角度） |
|
整流信號 |
可達12極 |
|
整流精度 |
1º（機械角度） |
|
VLS10型機械參數 |
|
最高轉速 |
8000 轉/分 （選更高轉速，請與廠家聯系） |
|
轉軸直徑 |
0.250''''''''，6 mm |
|
轉軸材料 |
不銹鋼 |
|
轉軸徑向和軸向負載 |
最大5磅，在2 – 3磅的額定負載下，軸承的使用壽命為1.2×1010 轉 |
|
起動扭矩 |
IP50 為0.05 盎司英寸
IP64 為0.4盎司英寸 |
|
轉動慣量 |
6.7×10 – 5盎司英寸秒2 ， 4.8毫克厘米秒2 |
|
最大加速度 |
1×105 弧度 / 秒2 |
|
電 纜 |
長18英寸（帶金屬箔和網形屏蔽），整流信號線采用28AWG規格，無整流信號的導線采用24AWG規格。 |
|
重 量 |
3盎司 |
|
VLS10型環境參數
|
|
操作溫度 |
-20º 到 +85ºC （標準）
-40º 到 +85ºC （低溫選擇）
-20º 到 +100ºC （高溫選擇）
-20º到 +120ºC （極端選擇） |
|
儲藏溫度 |
- 25ºC 到 +85 ºC |
|
濕 度 |
相對濕度98% |
|
振 動 |
10g @ 58 - 500 Hz； |
|
抗 震 |
80g @ 11ms |
