用于可編程控制器（簡稱PLC）、DCS、計算機等控制采集系統顯示某些數據、參數（如溫度、壓力、流量、速度、角度、位置、數量、頻率、轉速、電壓、電流、功率、時間、故障代碼等）。
■ 主要特點
● DeviceNet現場總線通訊方式；
● 2位0.8”LED數碼顯示；
● 00～99顯示范圍；
● 采用CAN硬件接口，最多可連接64塊數碼顯示表；
● 電源極性保護、通訊網絡相互隔離；
● 顯示值與PLC內部數據完全一致，精確，無誤差、無零
漂、無需計量。
■ 主要參數
|
工作電壓 |
DC 12～25V未隔離 |
|
功率消耗 |
最大24V/0.03A |
|
地址設置 |
顯示器手動設置 |
|
通訊速率 |
125KBps、250Kbps、500Kbps手動設置
15～30V/3～6.1mA |
|
通訊方式 |
標準DeviceNet從站（通訊回路隔離） |
|
傳送距離 |
<1200M |
|
數碼顯示 |
2個紅色LED數字顯示，字高20mm (0.8”) |
|
適用范圍 |
所有支持DeviceNet的PLC和計算機主站 |
|
顯示功能
|
15個特殊符號及小數點位置可選
|
|
刷新速度 |
>100ms |
|
外形尺寸 |
寬48×高48×深87mm |
|
開孔尺寸 |
（45.6~46）×（45.6~46）mm |
|
重量 |
不含包裝約0.12Kg |
|
安裝方向 |
任意 |
|
工作溫度 |
－20 ～ +40℃ |
|
工作濕度 |
10 ~ 90%（不結露） |
■ 使用方法
● 技術規范內容：
1．符合DeviceNet從站組網方式，最多可達64塊；
2．快速顯示來至Devicenet系統送來的輸出字?jǐn)?shù)據，或特殊符號，真實顯示Devicenet信息；
3．通訊速率、站地址手動設置；

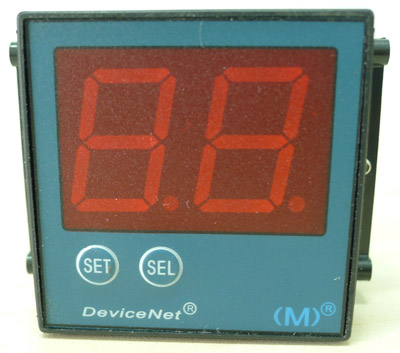

4．站地址設置無需打開儀表，通過前面板的按鈕即可設置。
▲CMD2A4顯示表參數設置：
CMD2A4出廠參數設置為地址09H，波特率為125Kbps，
如果需要修改參數則可按以下步驟進行：
①將CMD2A4表端子1連接于直流電源DC24V正端，端子5連接于DC24V的地端GND。通電后CMD2A4會按照碼段自檢顯示8.8.、版本號（如25.）、站地址、波特率、然后顯示E0，最后進入工作模式。
②同時按下顯示表前面板的按鈕SET和SEL（大約3秒），將進入?yún)?shù)設置狀態（注意：在與總線波特率不一致時，上電前應取下通訊線，否則不能進入?yún)?shù)調整模式！）：循環顯示站加地址狀態（十位小數點不亮）、減地址狀態（十位小數點亮）、修
改波特率狀態、-.-.。其中-.-.為退出提示。需要修改對應參數時，在顯示該參數后按下SEL，可以循環改變對應值，流程示意見下圖。
③修改完后，按下SET，在顯示-.-.后再按下SEL即確認設置數據并退出參數設置狀態， CMD2A4會再次自檢顯示8.8.、版本號（如25.）、站地址、波特率以確認是否修改。
b1：表示波特率為125Kbps;；
b2：表示波特率為250Kbps;
b5：表示波特率為500Kbps;
▲CMD2A4顯示表錯誤分析：
錯誤標志
E0----等待接收數據，若久而不消，則沒有正確連接通信線或 波特率與總線上的有差異,或上電前沒有配置devicenet網絡通訊地址；
E1----地址重復，則需要進入?yún)?shù)設置狀態，更正為網絡上沒有重復被使用的地址；
E3----CAN控制器離線,發生時只是顯示一次,此有自我錯誤修復功能；若不消失，則此模塊離線，上電重試。
● 接線示意圖
在DeviceNet現場網絡連接中，本表所設節點不能與相同網絡的其他設備節點重復。
■ 顯示參數
本顯示表占用DeviceNet網絡連續2個字節的輸出寄存器。
例如，當CMD2A4被組態為OMRON CS1 系列PLC的DeviceNet主站CS1W－DRM21的第1個DeviceNet從站：
在OMRON CS1系列PLC主站中，占用CIO3200 這1個字的寄存器地址。
則CIO3200低位字節為顯示表的顯示數據控制位，其高位字節則為小數點、特殊符號的控制位。顯示值與遠程寄存器驅動數據見下表所示（按16進制表示）：
|
序號 |
CMD2A4顯示 |
CIO3200低字節 |
CIO3200高字節 |
|
1 |
X X |
X X |
00H |
|
2 |
－X |
X X |
01H |
|
3 |
P X |
X X |
02H |
|
4 |
L X |
X X |
03H |
|
5 |
H X |
X X |
04H |
|
6 |
E X |
X X |
05H |
|
7 |
A X |
X X |
06H |
|
8 |
b X |
X X |
07H |
|
9 |
C X |
X X |
08H |
|
10 |
d X |
X X |
09H |
|
11 |
t X |
X X |
0AH |
|
12 |
n X |
X X |
0BH |
|
13 |
y X |
X X |
0CH |
|
14 |
F X |
X X |
0DH |
|
15 |
r X |
X X |
0EH |
|
16 |
U X |
X X |
0FH |
|
17 |
X X . |
X X |
10H |
|
18 |
X .X |
X X |
20H |
■ 網絡組態
本顯示表支持在標準DeviceNet網絡組態軟件中進行組態，也可在支持DeviceNet的其他主站設備中組態，例如，OMRON PLC的DeviceNet Configurator軟件組態。下面將簡單說明利用CS1系列PLC進行組態的步驟（CJ1W-DRM21與此相同）：
① 安裝EDS文件：
由于捷通科技的CMD系列DeviceNet產品完全兼容標準DeviceNet總線，故它可以象AB、OMRON等其他公司的DeviceNet產品一樣使用，在OMRON PLC中，CMD2A4按第三方設備組態，即需要安裝EDS文件并傳輸?shù)街髡驹O(shè)備中，EDS文件可在DeviceNet Configurator界面中安裝，方法如下：
在下圖所示的DeviceNet Configurator界面中，選擇EDS File -> Install EDS File，打開Jt_eds文件夾，選擇要安裝的模塊所對應的文件CMD2A4.EDS文檔后即可安裝！安裝完成后，會在Device Configurator界面中Vendor/JIETONG TECHNOLOGY CO. Ltd/Generic Device目錄下列出CMD2A4。
外形尺寸及接線端子：

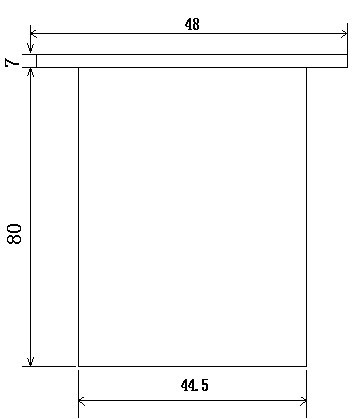

CMD2A4外形尺寸（供安裝參考）

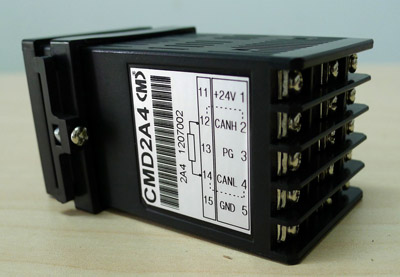

CMD2A4接線端子
詳細信息參見下載中心的PDF說明書！！
