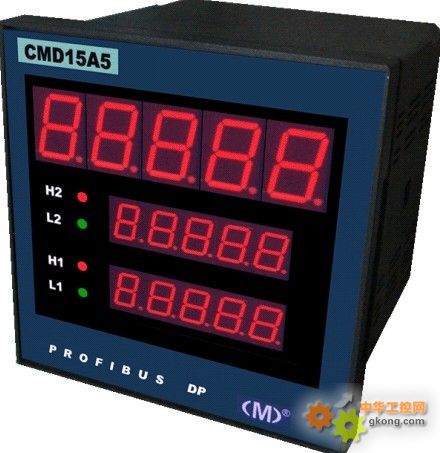

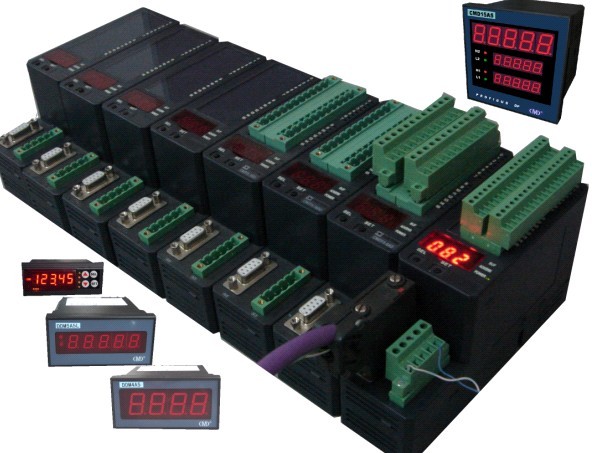

| ● Profibus dp通訊方式，支持多種組態軟件、PLC系統； |
| ● 5位0.8”LED紅色主數碼管顯示； |
| ● 5位0.5”LED輔助雙排數碼顯示，可顯示2組不同數據； |
| ● 4點LED狀態顯示，可作為狀態、報警提示； |
| ● 9.6Kbps～6 Mbps自適應波特率選擇，特殊情況下可使用12Mbps； |
| ● 0000～9999顯示范圍和總線故障Err指示； |
| ● 從上至下共3組00000～99999顯示范圍，每組均帶正負號共15個擴展特殊符號顯示； |
| ● 端子及標準DB9 Profibus 連接口；最多可連接125塊數碼顯示表； |
| ● 顯示值與PLC內部數據完全一致，精確，無誤差、無零漂、無需計量。 |
| ● DC 9～30V寬范圍電源輸入、防雷擊和電源反接保護，與通訊回路隔離；。 |
| ■ 擴展功能（需要訂貨時指明） |
| ● 1路帶配電功能12bit的 遠程模擬量輸入： |
本功能相當于增加了1路模擬量遠程輸入，且輸入方式可有如下方式選擇： |
帶配電功能的2線制輸入，提供最大24mA/24V的電流輸入； |
也可使用外部提供的0～20mA或者4～20mA輸入方式或使用0～5V或者1～5V電壓輸入； |
輸入的模擬量為12bit，例如：4～20mA或者0～5V輸入對應0～4095； |
| ● 2路遠程開關量輸入功能； |
| ● 1路遠程繼電器輸出功能； |
| ■ 主要參數 |
|
工作電壓 |
DC 9～30V寬范圍電源輸入、防雷擊和電源反接保護 |
|
功率消耗 |
最大24V/0.1A； |
|
通訊接口 |
標準Profibus接口，（最多可設置為125塊表） |
|
通訊速率 |
9.6Kbps～6 Mbps自適應波特率 |
|
兼容性 |
與Profibus 系統完全兼容 |
|
傳送距離 |
通訊用雙絞線<1.2KM，中繼器、光纖器可擴展距離 |
|
顯示規格 |
3組LED數碼管顯示，字高20mm (0.8”)*5及字高12.5mm（0.5”）*10 |
|
小數點顯示方式 |
3組可編程浮點顯示方式 |
|
設置方式 |
主站用戶參數設置、手動按鈕設置 |
|
模擬量輸入（擴展） |
配電0～20mA輸入或0～5V電壓輸入 12bit |
|
遠程輸出（擴展） |
共13個字節 |
|
遠程輸入（擴展） |
共3個字節 |
|
刷新速度 |
單塊表>100～200ms |
|
外形尺寸 |
寬120×高120×深129mm |
|
重量 |
不含包裝約0.18Kg |
|
工作溫度 |
－10 ～ +55℃ |
|
工作濕度 |
20 ~ 85%（不結露） | |

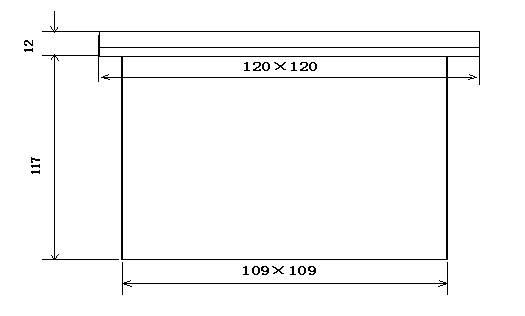

| ■ 外型圖(開孔尺寸為 112mm×112mm) |
|
|

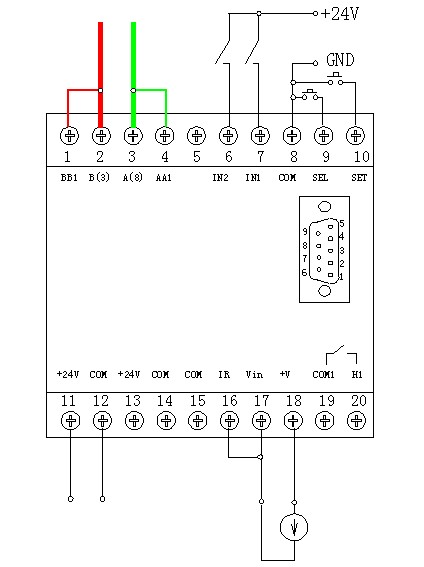

| ■ 端子示意圖 |
|
|

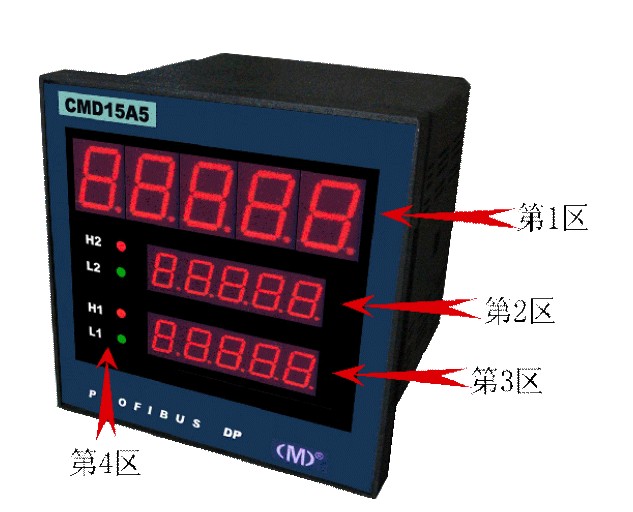

| ■ 面板區域劃分 |
|
|

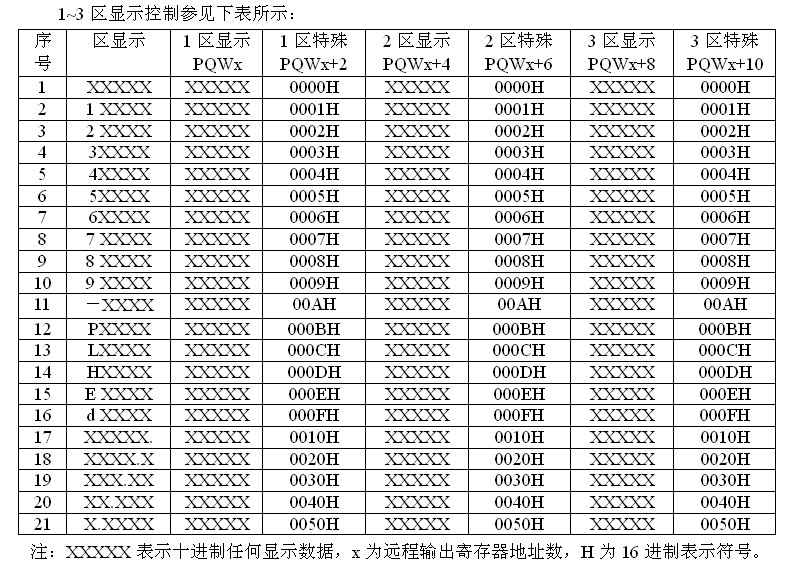

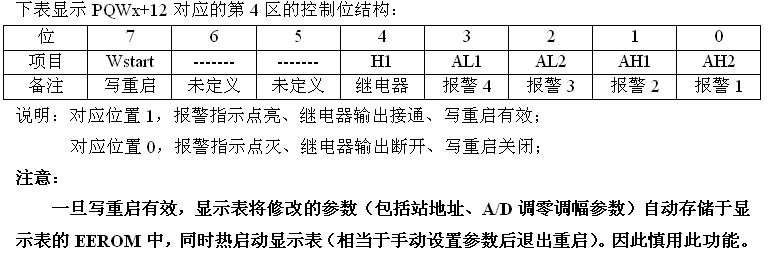

| ■ 控制數據與顯示內容 |
|
|
|
|

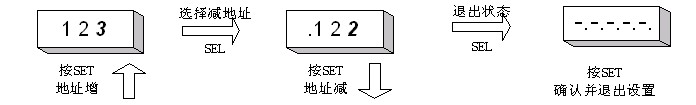

| ■ CMD15A5顯示表參數設置 |
|
|
| CMD15A5產品pdf資料下載 |
