系統架構圖描述了從總公司到各糧站的拓撲示意。數據存儲發布中心，可以采用集中分布式部署，既可以部署在總公司，也可以部署在分公司、直屬庫。

系統組成
根據系統目標要求，整個系統由以下部分組成：
1.數據采集
　　由溫、濕度傳感器、秤壓傳感器、油壓傳感器等對糧倉內的溫度、濕度、過秤貨物重量、儲備油液壓進行實時數據采集和報警處理，采用了西門子的S7-200作為控制站，將采集的數據直接傳入控制主機，進行數據存儲和管理。
2.主機控制
　　主機控制是糧站操作者通過操作終端主機對各類傳感器進行調諧和相關設置操作，以達到控制傳感器運作的功能。主機控制是糧站實時進行調溫設置的關鍵。控制主機是一臺工控機，上位機采用WinCC組態軟件，并采用SQL數據庫。
3. 網絡傳輸
　　網絡傳輸是實現遠程監控的基礎，所以必須要保證相應設備的質量和網絡服務商的服務和網絡的傳輸帶寬的大小。只有流暢的網絡環境，才能保證工作。
4. 終端存儲和顯示分析
　　終端存儲完成數據的遠程存儲操作，需要網絡環境的支持。數據存儲將采用大、中型數據庫系統。
數據的顯示分析，是根據存儲在數據庫中的元數據進行處理分析，由程序直接生成需要的管理報表或進行數據的下載導出。分析功能采用圖型界面，直觀方便。

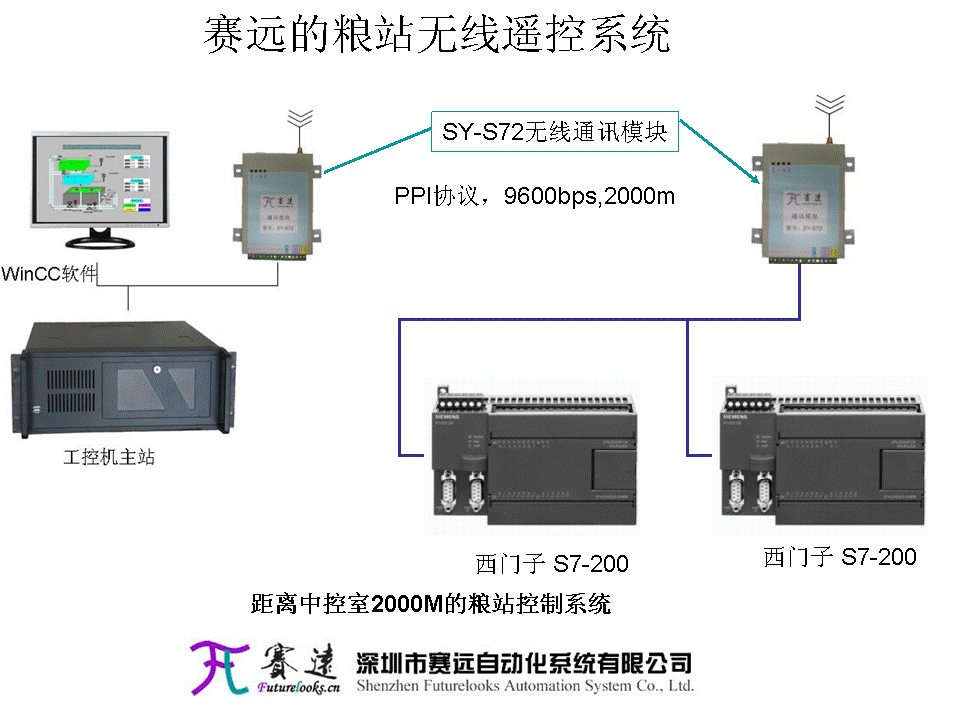

由于控制站和中控室相距從幾百米到2000米，有3個控制站，在中心站這邊，和控制站之間有建筑群體，但通過天線的延伸，可以做到對視。所以，采用賽遠的SY-S72無線PPI通訊站，經過調試，通訊建立，分別和遠程的三個站進行通訊，上位機采用PC access，直接讀取S7-200的數據
