產品介紹：

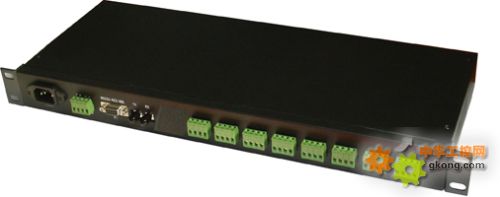

    YZ3518產品是一款工業級光纖至RS422/485交換機，支持兩路可集聯上下行光纖接口，八路完全隔離的RS422/485接口，一路上行RS232/422/485接口，RS422/485接口采用工業端子結構，為現場RS422/485接線提供安全，穩定和方便，同時該產品采用19”標準機架式機箱，采用交流AC110-260V和DC10-30V兩種可選的外接供電方式；滿足不同行業用戶的需求。
    YZ3518系列產品內部采用全隔離保護結構，即每路RS422/485接口都采用持續1000V光電隔離，保證每路RS422/485電口在惡劣環境下的穩定性；同時下行每路RS422/485電口都帶有故障隔離，信號線短路保護，當下位機設備接口有故障或信號線短路時會自動排除這一路的通信，保證其它路通信正常，保證整個RS422/485網絡的正常通信。

性能指標：
  RS232/422/485接口：
1、 RS232速率：115200bps；
2、 RS232支持 RXD，TXD，GND 三線工作方式；
3、 RS422/485速率：115200bps；
4、 隔離電壓：瞬間隔離電壓5000V；持續隔離電壓2000V；
5、 四/八個RS422/RS485下位機接口具有短路保護，有效分離RS-485/422總線；

光纖接口：
1、傳輸波長：多模850nm；單模：1310、1550nm;
2、傳輸距離：多模2KM；單模：10～60KM
3、光纖接口類型：SC、ST、FC可選；標配：SC接口

指示燈：
RS422/485接口：
ACT：每路耦合電源指示；長亮電源正常，滅表示這一路無電源；
RXD：接收信號指示燈；接收到信號閃爍，沒有接收到信號不亮。
光纖接口：
 ACT：光纖連接指示，長亮光纖正常，滅表示光纖為連接或光纜有斷路；
 RXD：接收信號指示燈；接收到信號閃爍，沒有接收到信號不亮。

樹形連接方式：上位機P1或P2端口與下位機P3-P11成獨立通信方式。
星形連接方式：上位機P1或P2端口與下位機P3-P11成交換通信方式。

典型應用：
1、多點多設備遠距離通信；
A、全隔離，解決RS485/422總線結構容易產品電位差而燒壞接口設備問題；
B、光纖通信，解決遠距離通信問題，理論上RS422/485，最遠通信距離為1200米，在中間加一個中繼器也只能讓RS422/485總線的距離再延長1200米，這個距離又受到節點和速率的影響，有時是達不到這個距離效果，而遠距離的通信更易產生電位差燒壞接口，光纖通信不但可以解決長距離通信問題，而且不需要加中繼器，也不受節點的限制，更不會產生電位差燒壞接口，是多點多設備遠距離通信的最佳選擇。
