簡介

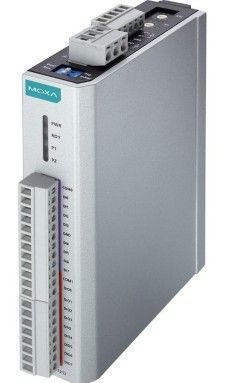

ioLogik R1200智能RS-485串口遠程I/O是一款具有高性價比、設計可靠且易于維護的遠程I/O。對工程師而言，布線也變得非常簡單，只需要兩根線就可以將串口I/O與控制器或其他RS-485設備進行連接。串口遠程I/O采用EIA/TIA RS-485通訊協議，可以提供長距離的高速數據收發。Moxa智能串口遠程I/O支持通過軟件或USB進行通訊配置，獨特的雙RS-485串口設計免除了工程師對數據采集和控制系統的配置和維護工作。不僅如此，Moxa提供了不同的I/O組合，為不同應用提供了更大的靈活性。

特點

• 兩個RS-485串口，內置中繼器
• 支持多點通信參數安裝
• 安裝通訊參數，并通過USB升級固件
• 通過RS-485連接升級固件
• 支持寬溫型號（-40 ~ 85 ℃）

輸入和輸出 數字輸入：6個通道
繼電器輸出：6個通道
隔離保護：3K VDC 或 2K Vrms
數字輸入 傳感器類型：濕接點 (NPN or PNP)，干接點
I/O類型：DI或事件計數器
干接點：
• On: short to GND
• Off: open
濕接點 (DI to GND)：
• On: 0 to 3 VDC
• Off: 10 to 30 VDC
共接類型：6點/COM
計數器頻率：2.5 kHz，斷電存儲
數字過濾時間間隔：軟件可選
繼電器輸出 類型：Form A (
N.O.) power relay
觸點電阻阻抗： • 觸點阻抗：5 A @ 30 VDC，250 VAC，110 VAC
飽和電壓：500 VAC
繼電器開/關時間：1500 ms (Max.)
初始絕緣電阻：1000 M ohms (min.) @ 500 VDC
使用壽命：5，000，000 operations
電氣壽命：100，000 operations @ 5 A resistive load
接觸電阻：100 m ohms (max.)
脈沖輸出：0.3 Hz at rated load
注意：相對濕度實在無凝露環境下，并持續保持在5~95%。
在低于0攝氏度的冷凝環境下，ioLogik R1214
的繼電器功能有可能會出現故障。
電源需求 輸入電壓：24 VDC nominal，12 ~ 48 VDC
串口通訊 界面：RS-485-2w: Data+，Data-，GND (5-contact terminal block)
串口數據線保護：15 kV ESD全信號保護
串口通訊參數 校驗位：None，Even，Odd (default = None)
數據位：8
停止位：1，2 (default = 1)
波特率：1200 ~ 921.6 kbps (default = 9600)
RS-485上拉/下拉電阻：1 kΩ，150 kΩ
協議：Modbus RTU
機械特性 布線：I/O cable max. 16 AWG
尺寸：27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
工作環境 工作溫度：
標準型號：-10 ~ 70 °C (14 ~ 158 °F)
寬溫型號：-40 ~ 85 °C (-40 ~ 185 °F)
存儲溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% (non-condensing)
安規認證 Safety: UL 508
EMI:
EN 55022，EN 61000-3-2，EN 61000-3-3，
FCC Part 15 Subpart B Class A
EMS:
EN 55024，IEC 61000-4，IEC 61000-6
Shock: IEC 60068-2-27
Freefall: IEC 60068-2-32
Vibration: IEC 60068-2-6
保修  保修期：5年（ioLogik R1214除外）
