摘要：本文介紹基于Acrel-2000電力監控軟件和網絡電力儀表而設計實現的一套分散式采集和集中控制管理的配電自動化系統，系統實現了微機在配電室中無人管理的功能，省去了值班人員現場操作的無序性，提高了供電質量和管理水平，具有簡明實用、投資少等優點。
關鍵詞：CBD中央商務區；電力監控；PZ系列智能儀表；配電室無人值守
0引言
變配電（變電、配電）系統是利用現代電子技術、通信技術、計算機及網絡技術與設備相結合，將變配電系統的監測、控制、計量、供電工作有機地融合在一起，從而改進供電質量，力求供電安全、可靠、方便、靈活、經濟、管理更為有效，提高服務水平，減少運行費用。
安科瑞的Acrel-2000型電力監控系統軟件借助了計算機、通訊設備、計量保護裝置等，為系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺。該電力監控系統可以提供“監控一體化”的整體解決方案，主要包括實時歷史數據庫AcrSpace、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower等。
本文以北京首科大廈為例，探討電力監控系統在CBD中央商務區中的應用。
1項目介紹
首科大廈位于北京麗澤金融商務區，該園區為北京市“一主一副三新四后臺”金融總體布局的重要組成部分，是繼CBD、金融街后北京市傾力打造的又一金融發展中心，升值潛力巨大。首科大廈占地面積14589平米，總建筑面積106284平米，綠化4585平米，綠環率40%，使用率66%。A座高度95.7米，共26層， B座高度68.4米，共18層。
安科瑞電氣股份有限公司于2012年9月承接北京首科大廈電力監控系統的設計與實施。
2用戶需求
本項目為首科大廈電力監控項目，現場2個配電室，共180塊儀表網絡電力儀表。該項目為北京首科大廈變電所改造項目，供配電為高壓10kV、低壓400V配電，總共兩個變電所，即1#變電所和2#變電所，監控值班室位于1#變電所，2#變電所與1#變電所之間相距大約500米。系統主要監控低壓配電柜中安裝的智能儀表的狀態。通過組態軟件Acrel-2000，實現對現場儀表的實時監測，并記錄歷史數據自動生成報表，以便查詢。配電系統中采用上海安科瑞的多功能智能儀表（PZ96L-E4/KC），通過Acrel-2000和部分其他硬件集成后臺監測系統，獨立穩定運行，實現對配電系統的電力監控與電能管理。
3設計方案
現場設備全集中在2個配電室中，業主的電氣值班室就近安排在其中1個配電室，本系統監控中心也安置在該值班室中。系統組網采用常見的3層結構，站控管理層、通訊管理層和現場設備層。
3.1參考標準
系統的設計滿足以下所列制造和試驗標準：
ISO/IEC11801 《國際綜合布線標準》
JGJ/T 16-92 《民用建筑電氣設計規范》
GB/J63-90 《電力裝置的電測量儀表裝置設計規范》
GB/T13730 《地區電網數據采集與監控系統通用技術條件》
GBJ63-93 《電力裝置電測量儀表裝置設計規程》
GB2887 《計算站場地技術要求》
GB/50198-94 《監控系統工程技術規范》
GB50254/59-96 《電氣裝置安裝工程施工及驗收規范》
IEC-61131-3 《圖形可編程標準》
3.2組網結構圖拓撲圖

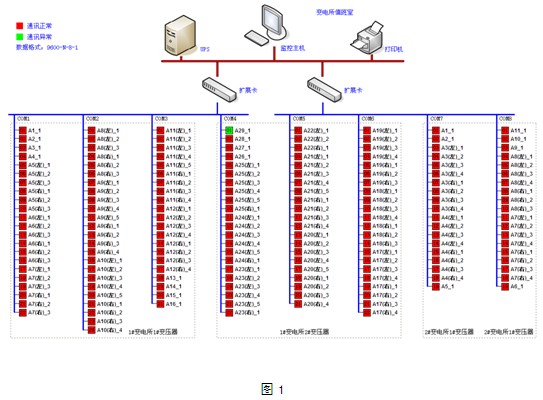

為滿足配電室統一監控的要求，配電現場安裝的安科瑞公司網絡電力儀表通過屏蔽雙絞線手拉手式相連至后臺主機內的工業串口卡，實現對現場數據的采集，存儲，處理，實時顯示以及歷史查詢,組網結構圖拓撲結構如圖1所示：
4 系統功能
上位機軟件采用Acrel – 2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能。

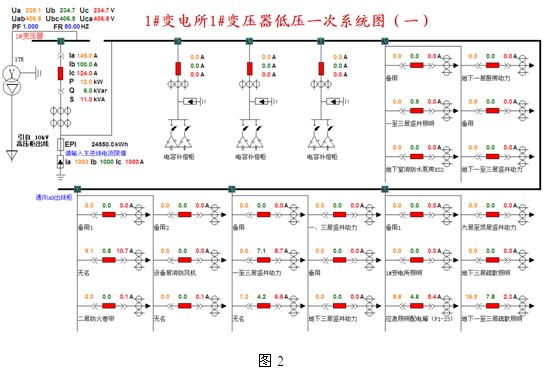

4.1配電系統一次示意圖： 0.4kV配電室配電回路運行狀態使用一次圖形式顯示，：0.4kV回路的母線電壓，進線、母聯或發電機雙切回路的三相電流、有功無功功率、功率因數和頻率；各饋線回路的三相電流和剩余電流。界面標注回路編號、用途、斷路器編號、互感器變比，回路用途可由擁有管理員權限的用戶修改。0.4kV回路界面如下圖2、3所示：
4.2報表功能：通過報表功能可以查詢?nèi)我鈺r刻主要回路的全常規電參量數據、低壓回路的用電量、低壓饋線回路的漏電流值和配電線纜溫度值。用戶主要關注的是用電量報表，用電量報表用于對租戶進行電費收費計量以及與供電局數據核對后進行成本核算，如下圖4、5所示；
4.3趨勢曲線：Acrel-2000電力監控系統提供了實時曲線和歷史趨勢兩種曲線的分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。如下圖6所示。
4.4事故報警和追憶：電力監控系統定義了所有配電回路過負荷及開關量變位實時報警和歷史報警查詢等功能，如下圖7所示，列表中列出報警發生和恢復的時間、回路名稱、回路編號、數據點、報警內容和報警值等數據。
5 運行效果
隨著社會的發展及電力的廣泛應用，智能電力監控系統已成為CBD中心商業區必然選擇，Acrel-2000電力監控系統完成以后，減少了電氣值班人員，實現了現場信息的實時監測；通過報警窗口的應用，消除了電氣故障，遠程的遙控操作，使值班人員更加安全，整套工作的實施也更加人性化。
6 結束語
本文以Acrel-2000智能電力監控系統的三層網絡拓撲結構為核心，分析了網絡拓撲結構的選型，以及Acrel-2000電力監控系統的功能和性能指標。在電力監控系統中，配置網絡電力儀表具有實施簡明、投資少等顯著優點，可以方便和實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，系統對各種用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少工作人員，提高效率。同時，根據建立的電能計量體系，可以了解、分析建筑總體能耗，提出降耗計劃，采取節能降耗措施，逐步提高用電效率。
最后，雖然Acrel-2000電力監控系統為用戶提供的是一套完整的數據，具體用到生產管理當中時，還需要人為的對數據進行深刻的分析和加工。只有不斷的去運用這套系統，才能從中發現它更多的益處。
參考文獻
[1]《電力電測數字儀表原理與應用指南》，任致程、周中，中國電力出版社
[2]《智能樓宇控制系統的設計與實施技術》，黎連業、朱衛東、李皓，清華大學出版社
|
