一、設置PG/PC

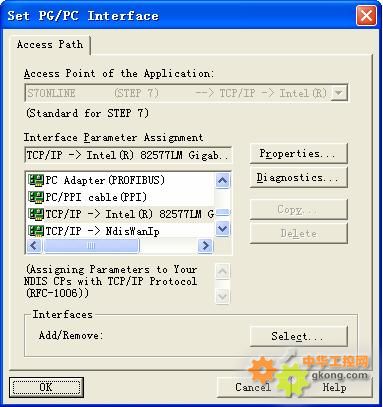

打開STEP7編程軟件，選擇菜單”O(jiān)ptions\Set PG/PC Interface…”，在彈出對話框中選擇TCP/IP->（計算機網卡），按”確定”退出。
二、程序上載；
打開STEP7軟件，主窗口選擇菜單”PLC\Upload Station to PG…”。

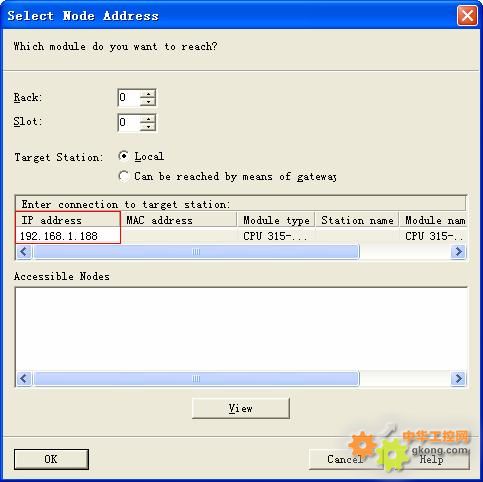

在彈出的Select Node Address對話框的IP address一欄中輸入BCNet-S7MPI的IP地址。
點擊”View”按鈕查看PLC類型，點擊”OK”按鈕執行程序上載。
三、程序下載。
STEP7軟件在執行下載和監控時會自動檢查當前S7300 Station的硬件配置是否存在以太
網通訊接口。為了使得STEP7軟件能夠通過以太網路由到BCNet-S7MPI，我們需要在STEP7
項目中新建一個PC Station。
步驟如下：

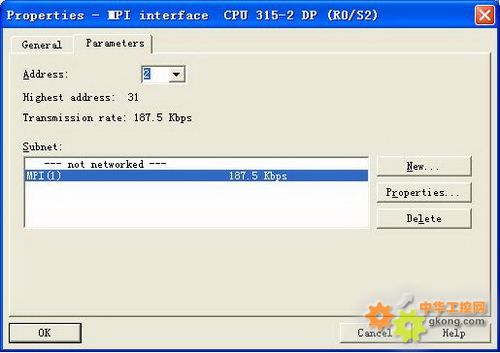

1、 在S7300 Station項目里，設置CPU的MPI接口連接到MPI(1)，如果沒有MPI(1)請新建MPI網絡。

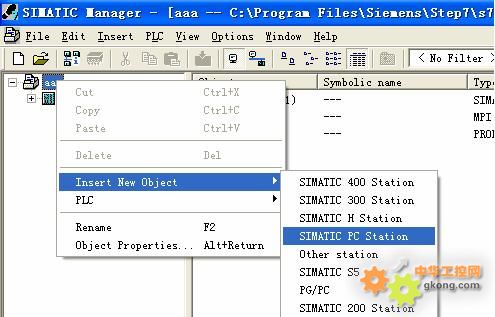

2、 選擇STEP7項目頂端，點擊鼠標右鍵，在彈出的快捷菜單中選擇Insert New Object\SIMATIC PC Station。

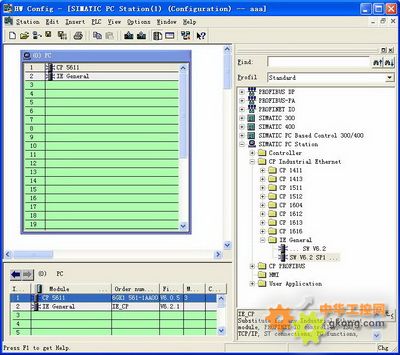

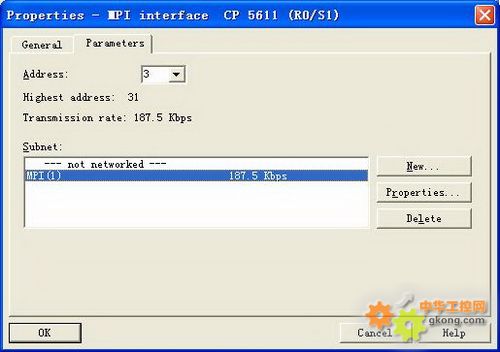

3、 選擇新建的PC Station，雙擊Configuration打開組態對話框，在右面Catalog中選中SIMATIC PC Station\CP PROFIBUS\CP5611\SW6.0（任意版本），然后拖拉到左面PC機架的1號槽，在彈出的PROFIBUS接口屬性對話框中直接點擊OK按鈕即可（不要去新建PROFIBUS網絡，因為我們需要設置CP5611為MPI方式）。雙擊CP5611，在彈出的屬性對話框中設置CP5611的接口協議為MPI，點擊Properties按鈕，在彈出的MPI接口屬性中選擇MPI(1)。由于MPI網絡上地址不可以相同，因此STEP7軟件會自動給CP5611提供一個MPI地址（如3）。

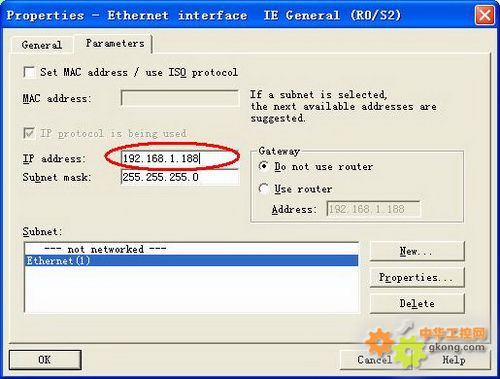

4、 繼續在右面Catalog中選中SIMATIC PC Station\CP Industrial Ethernet\IE General\SW6.2（任意版本），然后拖拉到左面PC機架的2號槽，在彈出的以太網接口屬性對話框中點擊New按鈕新建以太網網絡，然后將IP地址設置成BCNet-S7MPI的IP地址。
5、 保存并編譯PC Station項目，然后關閉組態窗口。
注意：
1、 新建的PC Station項目在此僅為STEP7軟件提供以太網到MPI的路由功能，并無實際硬件意義。計算機中不需要安裝CP5611通訊卡，也沒必要對PC Station進行任何操作。
2、 PC Station機架的IE General的IP地址應為BCNet-S7MPI的IP地址。
3、 BCNet-S7MPI的STEP7編程站地址參數應預先設置為當前PLC的MPI站地址（默認為2）。
