西門子S7300連接昆侖通態MCGS(通用版、嵌入版)，通過： 西門子S7300 TCP驅動；OPC服務器（BCNetS7 OPC ）；使用modbus TCP驅動。
一、BCNet-S7MPI通過西門子S7300 TCP驅動連接昆侖通態MCGS的設置

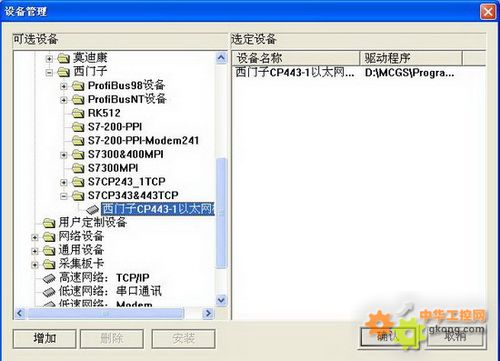

1、打開昆侖通態MCGS組態環境——設備窗口，在設備管理器中選擇PLC-西門子-S7CP343&443TCP-西門子CP443-1以太網模塊
2、在設備屬性設置中，將BCNet-S7MPI的IP地址填入遠端IP地址
二、BCNet-S7MPI通過BCNetS7 OPC軟件連接MCGS的設置

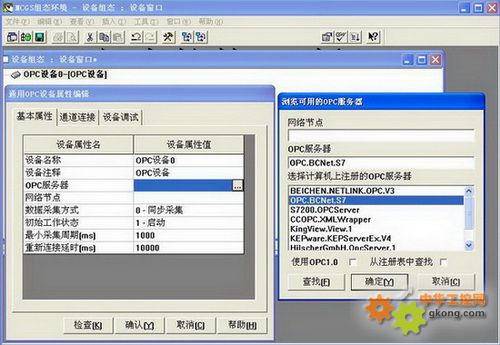

1、打開昆侖通態MCGS組態環境——設備窗口，選擇OPC服務器
2、選擇“OPC.BCNet.S7”,確定
三、BCNet-S7MPI通過ModbusTCP驅動連接MCGS的設置
設備組態，選擇“通用TCP/IP父設備”-“標準Modbus TCP子設備”；
在“遠程IP地址”欄填入“BCNet-S7MPI IP地址”；在“設備地址”欄填入“S7300PLC站地址”
Modbus地址映射,請查看文檔《BCNet-S7MPI用戶使用指南》。
