西門子S7300連接組態王，通過： 西門子S7300 TCP驅動；OPC服務器（BCNetS7 OPC）；Modbus TCP驅動。
一、BCNet-S7PPI通過西門子S7300 TCP驅動連接組態王的設置
1、打開組態王工程瀏覽器——設備（COM1），雙擊右側“新建”

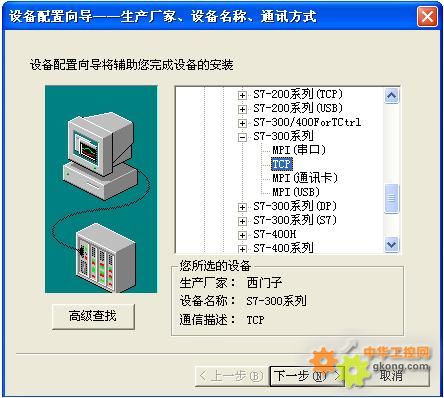

2、選擇西門子S7-300系列TCP驅動

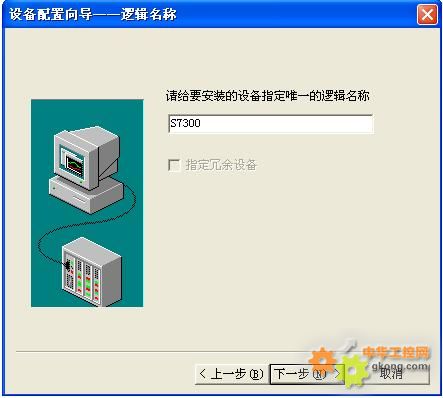

3、填入設備名稱

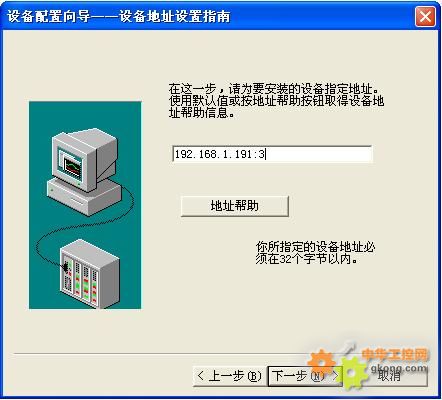

4、填入BCNet-S7MPI的IP地址，CPU槽號（默認為3）

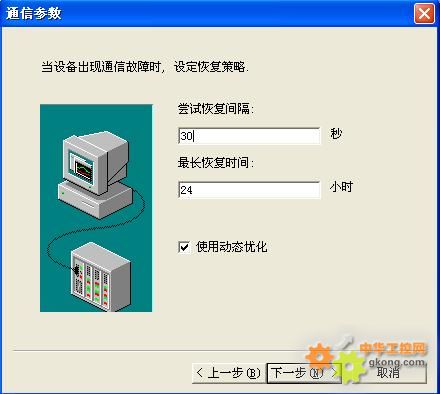

5、通信參數，可默認

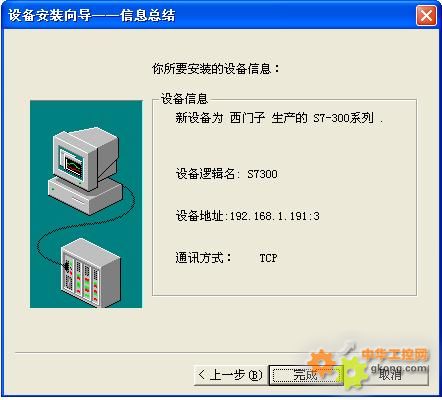

6、完成參數設置
二、BCNet-S7MPI通過BCNetS7 OPC軟件連接組態王的設置
1、打開組態王工程瀏覽器——設備（OPC服務器），雙擊右側“新建”

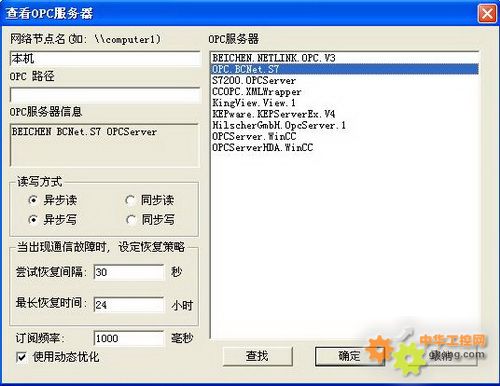

2、選擇“OPC.BCNet.S7”,確定

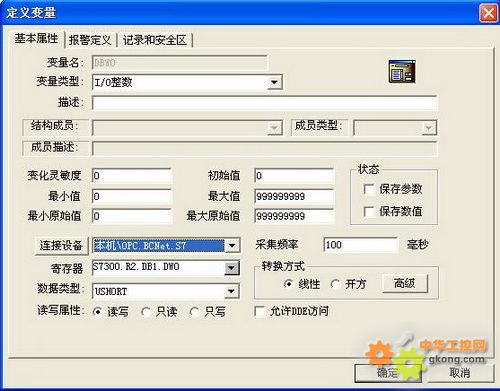

3、在數據字典中定義變量
三、BCNet-S7MPI通過Modbus TCP驅動連接組態王的設置
1、在設備配置中，選擇PLC-莫迪康-Modbus(以太網)-TCP驅動
2、填入設備名稱（如：modbustcp）

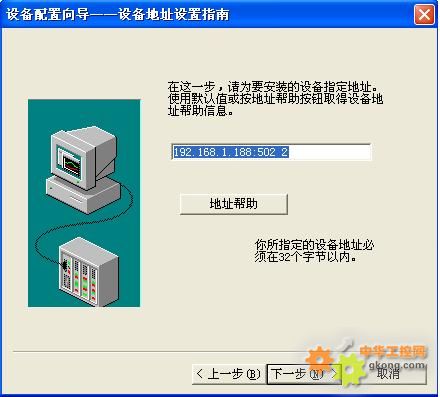

3、填入BCNet-S7MPI的IP地址+端口號+S7300PLC站地址

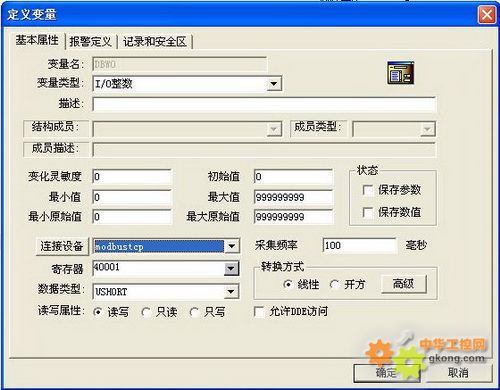

4、數據字典定義變量
Modbus地址映射,請查看文檔《BCNet-S7MPI用戶使用指南》。
