產品介紹：
ME-C1081系列是一個可以讓工業用RS-485串口設備立即具備聯網能力的設備聯網服務器。如電力監控、機房監控,PLC、CNC、智能電表、煤氣表、生物識別裝置、讀卡機 等。是連結工業用串口設備及TCP/IP以太網絡的最佳通訊解決方案。
ME-C1081串口服務器系列支持多路RS-485通訊接口，能夠滿足所有工業串口設備的應用及傳輸方式。使用高性能網絡處理器，主頻高達100M，內存2M,完全勝任各種網絡環境。
功能特性：
|
VCOM模式 |
VCOM可以讓一個串口對應一個串口服務器。提供Windows 標準串口驅動程序，原有以串口通訊為基礎的應用軟件，如超級終端等,在Windows系列操作系統下不需要作任何的更改即可使用。 |
|
VBUS模式 |
VBUS可以讓一個串口對應一到多個串口服務器，特別適用于RS232網絡到網絡的轉變。提供Windows 標準串口驅動程序，原有以串口通訊為基礎的應用軟件，在Windows系列操作系統下不需要作任何的更改即可使用。 |
|
TCP Server/client 模式 |
直接使用socket TCP方式編程和串口服務器通訊，獲得串口及其它的數據。 |
|
UDP Server/client 模式 |
直接使用socket UDP方式編程和串口服務器通訊，獲得串口及其它的數據。 |
|
VBUS Root 模式 |
適用于主從結構的VBUS網絡,代替電腦作主機的工作。 |
|
Pair Connection 成對模式 |
直接將兩個串口通過網絡對接。 |
|
GROUP 模式 |
適用于對等結構的網絡,采用組廣播的方式在同組內的串口服務器進行通訊。 |
|
TCP/IP 接口模式 |
開放TCP/IP接口，用戶設備通過串行或并行的接口與串口服務器通訊，把它當成用戶自己的協議棧來使用。 |
|
INTERNET模式 |
在INTERNET模式，用戶可以通過互連網直接訪問遠程的串口服務器。 |
l 豐富的工作模式,可以滿足客戶的不同需要。
l WEB監控可以通過IE監控設備的狀態及數據流量等等。
l 安全的訪問控制可以設置的主機訪問列表，使設備免受不必要的攻擊，大大提高設備的安全性。
l 方便的設置管理工具可通過串行口、恢復出廠設置開關或設置軟件來設置M1081的IP地址及參數。
l 強大的處理能力極高的網絡吞吐量，在復雜的網絡中，可以抗拒大量網絡包的干擾。
l 優秀的在線升級能力可以方便的實現在線升級OS及WEB，免除用戶維護的煩惱。
l 先進的打包方式可選擇的多種打包方式，使客戶的串行數據包在一個TCP/UDP包中。
l 此外我公司還可以修改串口服務器內部的服務軟件，以滿足用戶的特殊要求。
技術參數：
|
硬件 |
處理器:32位;主頻:80MHz;內存:8M;串口:RS232;
網口:10/100Mbps,RJ45,電磁隔離;尺寸(寬x高x深):43x117x86.5mm |
|
串口 |
接口:RS2485;支持ESD防護/浪涌防護;
信號:RS485:TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
串口參數設置 |
速率:300-115200bps;奇偶位校驗:None,even,odd,space,mark;
數據位:5,6,7,8,9;流控:RTS/CTS,XON/XOFF,DTR/DSR;停止位:1,1.5,2 |
|
工作平臺 |
Windows XP、Windows 2000、 Windows98/ME |
電源
l 輸入電壓：AC/DC85～265V， DC12V/24V/48V可選
l 接線方式：6位綠色端子
l 最大功率：1.98W
LED指示燈
l P1、P2：電源指示
l TX：端口數據發送狀態指示
l RX：端口數據接受狀態指示
機械特性
l 外殼：鋁制外殼
l 防護等級：IP30
l 外形尺寸(W x H x D)：43x121x86.5mm
l 凈重：0.6Kg
l 安裝方式：卡軌式安裝、壁掛式安裝
環境
l 工作溫度：-10～70℃
l 寬溫溫度：-40～75℃
l 儲存溫度：-40~80℃
l 相對濕度：5%~95%（無凝露）
質保期
l 5

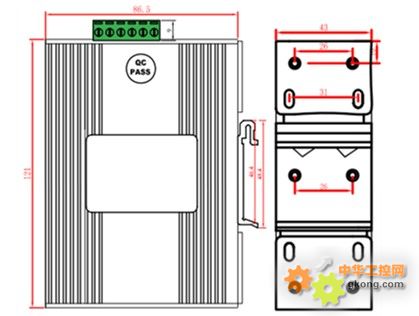

安裝機械圖：
訂貨信息：
標準型號
|
產品型號 |
規格說明 |
|
ME-C1081 |
1路RS485/422接口轉1路10/100M以太網接口串口服務器 |
|
ME-C1082 |
2路RS485/422接口轉1路10/100M以太網接口串口服務器 |
|
ME-C1084 |
4路RS485/422接口轉1路10/100M以太網接口串口服務器 |
|
ME-C1088 |
8路RS485/422接口轉1路10/100M以太網接口串口服務器 |
|
ME-C10816 |
16路RS485接口轉1路10/100M以太網接口串口服務器 |
