1、用途

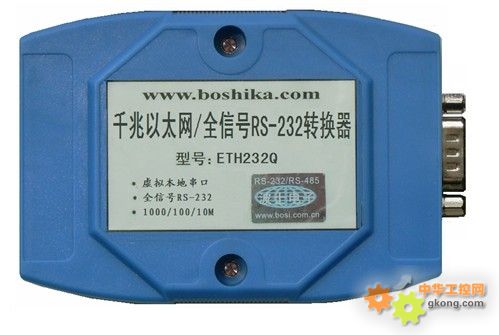

波仕ETH232Q以太網/全信號RS-232轉換器從以太網口擴展出一個全信號的RS-232口，包括RXD、TXD、GND、RTS、CTS、DTR、DSR、RI、DCD,可以虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。ETH232Q采用了最先進的CPU和高速以太網技術，支持1000M以太網，向下兼容100M/10M以太網。這代表了當今業界的技術制高點。
ETH232Q是最新一代以太網串口轉換產品，是世界上唯一支持1000M以太網的同類產品，也是世界上唯一支持全信號RS-232口的同類產品。目前有些號稱帶握手信號的同類產品實際上是僅僅用于控制RS-485通信方向的，并不能夠單獨控制。ETH232Q帶外接5V供電電源。本產品受以下中國專利保護：200920086911，200920085773，200630307752，侵權必究！
2、安裝
將ETH232Q以太網/串口轉換器接上電源（直流5V，隨產品配套有5V電源）。將RJ-45座插入以太網的RJ-45插頭即可。RJ-45插座旁邊有一個小LED（發光二極管），當正確插入后LED會一直亮著。ETH232Q自動支持交叉線與直連線RJ-45電纜。波仕ETH232Q 的RS-232串口端是一個DB-9針座，具有RS-232全部引腳，與PC機的DB-9針RS-232口的引腳分配完全相同。ETH232Q的以太網（RJ-45）與串口之間有變壓器隔離（1000V）。ETH232Q的RS-232口的最高通信速率為115.2Kbps。外形尺寸為（102*70*26mm）。
DB-9針端的引腳分配如下：
|
DB-9 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
定義 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RTS |
CTS |
RI |
波仕ETH232Q隨產品贈送的光盤上有配置程序用于查看或修改ETH232Q產品的以太網IP地址、密碼等。注意計算機接ETH232Q的網口的IP地址選“自動獲取IP地址”。也可以用戶自己修改IP地址，但是前3位必須一致，最后1位為1到254均可，但是不要與ETH232Q本身IP的最后1位重復。連接通了以后可以通過設置網頁查看ETH232Q的IP地址、設置和修改密碼。安裝完畢后可以從計算機的“設備管理器”中看到增加的串口,相當于就是本機的串口。記住這個COM口的號碼，此時普通串口通信軟件都可以直接成功使用，包括全部信號！
ETH232Q系列產品支持Windows7/XP/Vista/2000/Me/98等操作系統。
