Main Feature
- To extender one RS-232 to multi RS-232/RS-485 ports！
- Plug in RS-232 port of PC！
- No power supply！
Click the MODEL name ,the datasheet will be opened (.pdf)
| Model |
Function |
Feature |
Price |
| EX232 |
Extende RS-232 distance to 500 meters directly |
+5V power supply！ |
|
| 4232A |
one RS-232 to four dependent RS-232 |
No power supply！ |
|
| 4485A |
one RS-232 to four dependent RS-485 |
No power supply！ |
|
| 8232A |
one RS-232 to eight dependent RS-232 |
No power supply！ |
|
| 16232A |
one RS-232 to sixteen dependent RS-232 |
No power supply！ |
|
| USB485 |
USB to RS-485/RS-422 converter |
No power supply! |
|
| USB232 |
USB to RS-232 converter |
No power supply! |
|
| S812[A] |
8-channel 12-bit A/D RS-232 data acquisition system |
No power supply！ |
|
產品描述

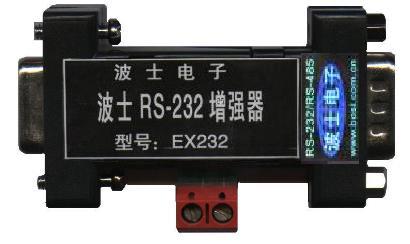

型號：EX232型
波士RS-232增強器
一 用途
RS232增強器（型號：EX232）用于增強RS-232驅動能力，延長RS-232的通信距離。
二 性能特點
EX232的特點是只需要單獨使用即可將 RS-232 通信距離延長500—1000米（9600bps），并且支持全部 RS-232 信號和全部通信速率（自適應）。
EX232支持最高通信速率115.2Kbps。電源要求5V±0.5V，電源電流＜50mA。電源可以選用外接5V電源供電，也可以從PC機的USB口竊電。
三 外形圖及使用方法
EX232的外形為DB9／DB9轉接盒大小。EX232的DB9孔端直接外插PC機的RS232口。EX232的DB9針座也可直接插波士電子系列的RS232／RS485／RS422 轉換器等產品。
PC機RS232串行口的DB9連接器關系如下表。
波士電子對RS-232標準做出了重大改進！
波士改進了傳統的RS-232標準，由15米延長到500—1000米，并且符合RS-232電平。波士已經向 EIA（電子工業協會）遞交了新的RS-232標準（傳輸500—1000米），一旦獲得通過，波士將成為新RS-232標準的提出者和制定者。波士電子作為RS-232／RS-485正宗專業廠家，不斷創造革命性的產品，將人們認為不可能的技術變成現實！
DB9
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
定義
|
DCD
|
RXD
|
TXD
|
DTR
|
GND
|
DSR
|
RTS
|
CTS
|
RI
|
| 型號 |
名稱 |
功能 |
說明 |
| EX232 |
RS-232增強器 |
延長500—1000 米（9600bps ）
符合RS-232電平、無須成對使用！
|
USB口竊電
或5V供電
|
| 產品型號: |
EX232 |
| 商標: |
波士電子；波仕卡 |
