HUB4CAN型

世界上最小的、唯一零延時的 　     CAN光隔1拖4口HUB（集線器）

一 用途

CAN光隔1拖4口HUB（型號HUB4CAN）用于增加CAN信號的驅動能力、延長通信距離，還可以用于CAN組成星形網。HUB4CAN還實現CAN的上、下位機之間的光電隔離。

二 安裝及性能

      HUB4CAN有1個上位機CAN口和4個下位機CAN口。 HUB4CAN的下位機側的CAN（0）、CAN（1）、CAN（2）、CAN（3）可以分別接4個下位機的CAN口。HUB4CAN支持通信速率0—500Kbps、無需任何設置、自動適應，隔離電壓2500V。HUB4CAN支持任何版本的CAN協議通信，包括CAN2.0和CAN1.0等。HUB4CAN同時具有吸收浪涌電流的抗雷擊保護功能。由于HUB4CAN特有波仕零延時智能轉換技術，所以確保適合所有CAN通信軟件。

   當4個下位機CAN口中有一個、二個甚至三個CAN短路或者燒壞時，HUB4CAN的上位機CAN仍然可以與剩余的正常的CAN下位機通信。使用HUB4CAN組網后，保證某一個或多個節點損壞后不影響其它節點的正常通信！

  HUB4CAN可以堆疊，即將多個HUB4CAN的上位機CAN端并聯起來即可，可以公用一個+5V電源。HUB4CAN的各個下位機CAN口（0號、1號、2號、3號）功能是完全一樣的。

三  外形圖

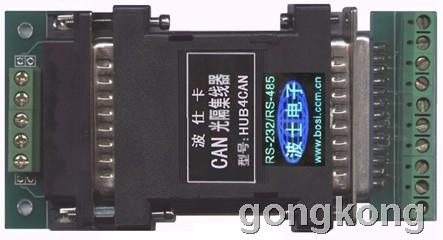

HUB4CAN的外形為DB-25/DB-25轉接盒大小，如圖。是世界上最小的CAN隔離HUB。

四  引腳分配

HUB4CAN的下位機側（DB-25針、有對應的接線端子）引腳分配如下：

（+A表示CAN-H，-B表示CAN-L）

 2

 3

 5

 6

 8

 9

11

12

22

(16)

+A0

-B0

+A1

-B1

+A2

-B2

+A3

-B3

GND

(+5V)

（0# CAN）

（1# CAN）

（2# CAN）

（3# CAN）

地

(電源正)

   HUB4CAN的上位機側的引腳分配（有對應的接線端子）如下：

    HUB4CAN（DB-25針）

 5

 6

 7

 22

 16

+A

—B

GND

GND

+5V

CAN信號

    電源

HUB4CAN對外接的+5V電源要求電壓4.5~5.5V(功耗電流<100mA)。上、下位機的兩端各供一個獨立電源以保證相互隔離。
