RS-232/485地址擴展轉換器
一、用途
波仕新款RS-232一變四地址擴展轉換器（型號：DIZ4232I）用于將一個上位機RS-232或者RS-485口擴展成四個帶地址的下位機RS-232串行口，新一代產品支持關聯擴展到16個口。DIZ4232I的4個下位機RS-232口各帶地址，由上位機發送地址指令來分別選通。下位機RS-232串行口只有TXD（發送）、RXD（接收）、GND（信號地）三個信號。DIZ4232I適用于下面兩種情況：1、將一個串口擴展出帶地址的4個RS-232口，新款產品支持同一個總線中4個產品擴展16個串口，2、將本來不帶地址的串口設備接入RS-485總線。
二、安裝及性能

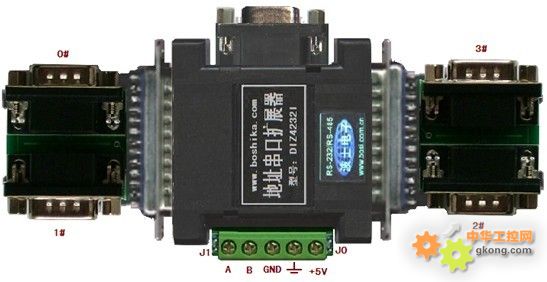

DIZ4232I的外型為DB-25（針）/DB-25（針）轉接盒大小，兩端完全一樣。產品中間的側面分別為RS-232口（DB-9孔）和RS-485/5V電源（接線端子），如圖。DIZ4232I需要外接5V電源。DIZ4232I的兩頭DB-25針端均配套有各帶2個DB-9針座的板，共4個DB-9針座；4個DB-9針座為4個下位機RS-232口（0#,1#,2#,3#），在相應的位置帶指示燈。使用之前通過發送地址指令來分時選通四個下位機RS-232口，選通某個口后端子板上對應位置的燈會亮。選擇下位機串口地址只需要加一句指令，剛加電時默認0#口通，同時0#燈亮。選通后，支持通信速率0-115.2Kbps，自動適應。四個下位機RS-232口還可以外插波仕電子的RS-232/RS-485轉換器等。隨產品配套有一個5V穩壓電源。J0、J1跳線用來選擇地址設置指令，一般情況下將跳線J0、J1斷開即可，超過4個口才需要設置跳線。
