WiFi/串口轉換器
----將無線AP的WiFi信號轉換為串口！
WF232L型WiFi/串口轉換器秉承波仕轉換器的一貫特色:具有超小型的外形(80*23*47mm)，將IEEE802.11b/g標準的無線AP的WiFi信號轉換為RS-232/485/422，支持串口透明傳輸、并且?guī)гO(shè)置軟件。
波仕WF232L是世界上最小的、也是使用最簡便的WiFi/串口轉換器。產品本身自己帶通信設置功能。波仕新一代專利產品,謹防假冒!專利號：200630307752。
|
WF232L |
WiFi/串口轉換器 |
RS-232/485/422通用、5V供電、1200-115200bps |
IEEE802.b/g |
波仕WF232L無線WiFi/串口轉換器將無線AP的WiFi信號轉換成RS-232、RS-485或RS-422串口。WF232L采用高性能低功耗IEEE802.11b/g無線通信芯片，內置高性能微處理器實現串口數據的透明傳輸，工作于2.4GHz全球開放ISM頻段免許可證使用，可廣泛應用于各種場合的短距離無線通信、工業控制領域。產品本身可將自己的串口接到計算機后用配置程序進行通信速率、格式、編碼等的設定，無須其它任何編程裝置。WF232L既可以一對一通信，也可以多機通信，多機通信方法相當于多個獨立地址的串口。
1、硬件安裝
WF232L的硬件安裝非常簡單：接上電源、裝好天線即可。在電源插座旁邊有一個小LED（發光二極管），當產品通電后LED會一直亮著。
WF232L的使用必須與IEEE802.11b/g無線AP配合。WF232L符合IEEE802.11b/g標準（11M/54M）。在WF232L使用之前，請確認你的無線AP（就是我們通常辦公室或者家庭無線上網用的發射器）的狀態：1、最好能夠用一個單獨的無線AP，以免影響你的正常上網工作，當然你也可以用現有的無線AP，但是建議先進行復位。2、要弄清楚這個無線AP的IP地址、無線網絡名稱，建議將計算機先連接到此無線AP，再用IE對此IP地址進行成功訪問，比如192.168.1.1或192.168.0.1等，具體見無線AP的說明書。3 檢查無線AP是否加密，建議首次配合WF232L使用先不要加密，成功以后再加密即可。WF232L支持各種常用的WEP、WPA無線加密方式。
WF232L的DB-9針串口有2個用處：1、在透明傳輸模式下作為WiFi轉換出來的串口，2、在設置模式下用于對WF232L產品進行設置。注意將計算機的RS-232口連接到WF232L的RS-232口時，只要RXD、TXD、GND即可，但是必須要RXD-TXD交叉連接。
波仕WF232L產品的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T-是指從WF232L產品向外發送、R+、R-是指向產品內接收。注意RS-232/485/422通信時建議要接地線（5腳）。RS-485/422信號的參考地線與RS-232的GND是一樣的。
DB-9針端的引腳分配如下(配有接線端子)：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
RS-422 |
T+ |
|
|
|
GND |
R+ |
|
R- |
T- |
2、性能指標
|
輸出
功率 |
18dBm（11M,IEEE802.11b） |
|
尺寸 |
80*23*47mm |
|
15dBm（54M,IEEE802.11g） |
重量 |
90克 |
|
最遠通
信距離* |
100米（11M,IEEE802.11b） |
供電電壓 |
5V (±0.5V) DC |
|
50米（54M,IEEE802.11g） |
功耗 |
<300mA |
|
接收
靈敏度 |
—86dBm（11M,IEEE802.11b） |
無線通信方式 |
IEEE802.11b/g |
|
—71dBm（54M,IEEE802.11g） |
最多連接數 |
同一個AP網接8個 |
|
電氣接口 |
RS-232/RS-485/RS-422 |
載頻 |
2.412～2.484GHz |
|
波特率 |
1200bps~115200bps |
天線接口 |
SMA接口 50Ω |
* 實際通信距離與環境、障礙物、天線等有關。
3、軟件安裝
WF232L使用時需要用到3個軟件。1、串口收發軟件，比如串口調試助手。 2、WF232L配置軟件UART-WIFI.exe,產品配套提供。 3、TCP/UDP測試軟件，比如TCP&UDPDbg.exe，實際上是一個基于socket控件編寫的程序。產品配套光盤上都有。
前面提到WF232L的串口有兩種工作模式：透明傳輸模式和設置模式。透明傳輸模式下實現WiFi信號的TCP/IP協議與串口的RS-232協議的透明轉換。透明傳輸模式下不可以對產品進行設置。設置模式下可以用計算機通過RS-232串口與WF232的串口連接后進行設置。
產品出廠時默認為透明傳輸模式，串口速率為115200bps。首先我們要對WF232L進行設置。檢查你的計算機的RS-232串口的COM號，確信硬件連接正確。再運行程序UART-WIFI.exe：
注意選擇正確的端口COM號，以及按串口的“設置”中選擇正確的波特率。按“搜索模塊”，如果搜索成功則顯示如圖所示的結果。如果顯示“提示：沒有搜索到串口設備！”則說明可能：1、WF232L處于透明傳輸模式。2、也可能COM號、波特率選擇不對，或者硬件連接錯誤。 先假設是由于WF232L處于透明傳輸模式，那么就需要切換到設置模式。方法是：重新給模塊上電，等待5秒鐘左右，用串口調試助手發送：“+++”,注意沒有回車沒有換行，注意波特率出廠時默認為115200bps，但是如果用戶重新設置了波特率就請用戶要記住選擇以新設置的波特率發送。此時會返回+OK,這個時候就會退出透明傳輸模式進入設置模式，然后再用我們的配置管理程序掃描模塊，應該可以掃描到了。
“網絡名稱”選擇：你的無線AP的名稱。“安全模式”選擇：OPEN就是沒有加密。其它選擇都是加密方法，要與你的無線AP的加密設置一樣。“網絡設置”中，不選“啟用DHCP”。“網關地址”、“DNS服務器”可以選擇與你的無線AP的地址一樣。“子網掩碼”一般固定為255.255.255.0。“IP地址”的前3位必須與“網關地址”的前3位一樣，最后一位必須不同，由用戶決定。如果同一個無線AP連接了多個WF232L，則每個WF232L的這最后一位必須不同。
“工作模式設置”選“啟用自動工作模式”就是啟用了透明傳輸模式，記住選擇的“端口號”。注意出廠默認的端口號為60000，用戶可以修改。
按“高級設置”進入高級設置頁面：
“網絡類型”選“基礎網絡”，就是基于無線AP的網絡。“BG模式”就是IEEE802.11b/g的模式，就是11M/54M選擇。注意“最高速率”，降低最高速率選擇可以增加通信可靠性，如果選11M或更低則實際上是選擇了IEEE802.11b的模式，這種模式下傳輸距離遠，相對來講通信更穩定。“串口設置”中可以選擇“波特率”，從1200到115200bps都可以，但是設置之后一定要記住。以便以后好以正確的波特率發送“+++”進行通信模式切換。“透明模式設置”選項中的“自動組幀周期”、“自動組幀長度”、“逃逸時間”等并無固定值，用戶可以自己自行更改而不影響WF232L的性能。（小提示：如果配置軟件提示“沒有修改的參數”而不重新配置時，可以修改這幾個進度條）
UART-WIFI.exe還有一個“功能測試”模板，可以在“輸入輸出框”中直接輸入AT+指令。
WF232L常用的幾個AT+指令有：
AT+ 返回+OK 說明通信正常
AT+SSID=？ 返回所連接的無線AP的名稱
AT+WSCAN 返回能夠搜索到的無線信號
AT+QMAC 返回WF232L內部以太網的MAC地址
AT+UART=？ 返回已經設置的WF232L的串口波特率
最后在UART-WIFI的主界面按“確定”，再按“提交修改”、再按“立刻復位”。修改完畢后又會顯示“提示：沒有搜索到串口設備！”,這是正常的，因為又進入了透明傳輸模式。
現在可以進入TCP&UDP測試。按“創建連接”，進入子界面。選擇類型為TCP。輸入WF232L的IP地址和端口號。按“創建”回到TCP&UDP主界面。
在TCP&UDP測試工具中，按“連接”。成功連接后，可以在發送區輸入你要發送的數據或字符。這些數據或字符將以透明模式轉換到WF232L的串口發送出來。如果這時WF232L連接到某個計算機的串口，就可以用串口調試助手軟件監測到并顯示這些數據或字符。同樣WF232L的串口接收到的數據或字符將透明傳輸?shù)絋CP&UDP測試工具中，并在接收區顯示。
TCP&UDP測試工具中可以同時創建最多8個連接，每個連接對應一個WF232L產品，這樣就有8個獨立的發送和接收區，相當于多個獨立的串口。注意每個WF232L的IP地址的最后一位必須不同。
WF232L支持瀏覽器。首先WF232L要正確連接在無線AP網中。在IE中輸入WF232L的IP地址。默認端口號為80。輸入用戶名：admin和密碼 000000即可顯示頁面。就是說也可以用瀏覽器對WF232L進行參數瀏覽和設置。
用瀏覽器可以實現與UART-WIFI.exe設置軟件一樣的功能，而且不需要先將WF232L退出透明傳輸模式，這樣便于用戶隨時查看WF232L的狀態并且可以修改和保存。
4、典型應用
4.1 主動型串口設備聯網
應用場景
主動型串口設備聯網指的是由下位機設備自動發起連接，并與上位機（計算機）服務器進行數據通信的方式。典型的主動型下位機設備，比如POS機，在每次刷卡交易完成后就開始連接上位機(作為服務器的計算機),并且上傳數據。注意上位機服務器必須是計算機，并且設置為 TCP Server端(服務器)，計算機也是通過自己的無線網卡通過WiFi無線連接到AP。串口設備所連接的WF232L連接到無線AP，并且設置為TCP Client端(客戶端)。
串口設備接的WF232L的部分參考設置：
網絡設置：■啟用自動獲得網絡地址
工作模式設置：■啟用自動工作模式 ■協議類型：TCP ■ C/S模式：客戶端
■ 服務器地址：為上位機計算機的無線網卡的IP地址，比如 192.168.0.100
■ 端口號：為上位機計算機的無線網卡的端口號，比如6000
■端口號：6000 ■連接超時：120
4.2 被動型串口設備聯網
應用場景
被動型串口設備聯網指的：系統中所有出口設備一直處于被動的等待連接狀態，僅僅由上位機的計算機主動發起于下位機出口設備的通信連接。典型的應用就是RS-485總線的傳感器網絡。每個傳感器都在實時采集數據，但是采集到的數據并沒有馬上上傳，而是等待上位機發出指令。上位機則定時主動連接下位機，與下位機交換數據。注意這種情況下上位機必須是計算機，并且設置為 TCP Client端（客戶端），計算機也是通過自己的無線網卡通過WiFi無線連接到AP。串口設備所連接的WF232L連接到無線AP，并且設置為TCP Server端（服務器端）。
串口設備接的WF232L的部分參考設置：
網絡設置：■IP 地址：192.168.0.* ■子網掩碼：255.255.255.0
■網關地址：192.168.0.1 ■DNS地址：192.168.0.1
工作模式設置：■啟用自動工作模式 ■協議類型：TCP ■ C/S模式：服務器
4.3 廣播方式的串口設備聯網
應用場景
作為上位機的計算機也要跟下位機一樣通過RS-232或RS-485/422口接一個WF232L。廣播方式的串口設備聯網，是一種基于UDP協議的組網方式，網絡中的主控端工作在UDP廣播方式(服務器)下，所有的設備均工作在UDP單播方式（客戶端）下。這種方式本質上是一種被動型的網絡。最典型的應用為對基于RS-485/422總線連接的網絡進行無線網絡升級。采用這種基于UDP廣播的組網方式，原有系統中的所有設備以及軟件均無需作任何改動，上位機和所有下位機都每個都加一個WF232L即可。
上位機接的WF232L的部分參考設置：
網絡設置：■IP 地址：192.168.0.X ■子網掩碼：255.255.255.0
■網關地址：192.168.0.1 ■DNS地址：192.168.0.1
工作模式設置：■啟用自動工作模式 ■協議類型：UDP ■ C/S模式：服務器
■端口號：6000 ■連接超時：0
串口設備接的WF232L的部分參考設置：
網絡設置：■IP 地址：192.168.0.Y ■子網掩碼：255.255.255.0
■網關地址：192.168.0.1 ■DNS地址：192.168.0.1
工作模式設置：■啟用自動工作模式 ■協議類型：UDP ■ C/S模式：客戶端
■服務器地址：同上位機的IP地址 ■端口號：6000 ■連接超時：0
4.4 無需AP的點對點無線連接
應用場景
參考設置
接設備1的WF232L
無線設置：高級設置：■網絡類型：自組網絡，選中“網絡部存在時自動創建”
■網絡名稱：my_adhoc ■加密類型：OPEN 其余默認
網絡設置：■IP 地址：192.168.0.1 ■子網掩碼：255.255.255.0
■網關地址：192.168.0.1 ■DNS地址：192.168.0.1
工作模式設置：■啟用自動工作模式 ■協議類型：TCP ■ C/S模式：服務器
■端口號：6000 ■連接超時：0
接設備2的WF232L
無線設置 ■網絡類型：自組網絡 ■網絡名稱：my_adhoc
■加密類型：OPEN 其余默認
網絡設置：■IP 地址：192.168.0.2 ■子網掩碼：255.255.255.0
■網關地址：192.168.0.1 ■DNS地址：192.168.0.1
工作模式設置：■啟用自動工作模式 ■協議類型：TCP ■ C/S模式：客戶端
■端口號：6000 ■服務器地址：192.168.0.1
 |
|
|
|
| |
|
|
其它波士RS-232/RS-485產品
| 主要優點: |

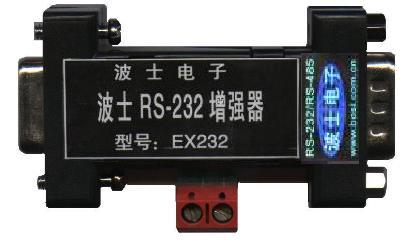

| 世界上最小的外插PC機RS-232口的擴展器、RS-232增強器、RS-232微型數據采集器、RS-232共享器！均無須外接電源！ WF232L榮獲2011年度評選中國自動化創新產品獎！
|
