SY-NC5 是西門子S7-300/400 PLC本機MPI通訊接口轉換器，具有安裝簡單，性能穩定，使用方便，功耗極低之特點，SY-NC5直接從MPI串口取電，無需額外供電。
SY-NC5將MPI/DP協議轉換為TCP/IP Profinet 協議，可與計算機的各種上位組態軟件連接，如WinCC、Intouch、KEPServerEX、易控等，也可以通過西門子編程軟件Step7對西門子S7-300/400 PLC進行編程，并自動檢測和適應波特率。與西門子以太網通訊處理器CP343-1功能相同，可替代西門子CP5611，CP5613，CP5512通訊卡和PC ADAPTER 編程適配器，是一款具有高性價比的產品，相對于CP343-1以太網模塊來說，IP地址是固定在SY-NC5上，所以和S7-300/400配合使用時，不需擔心因為忘記配置以太網模塊而連接不上。

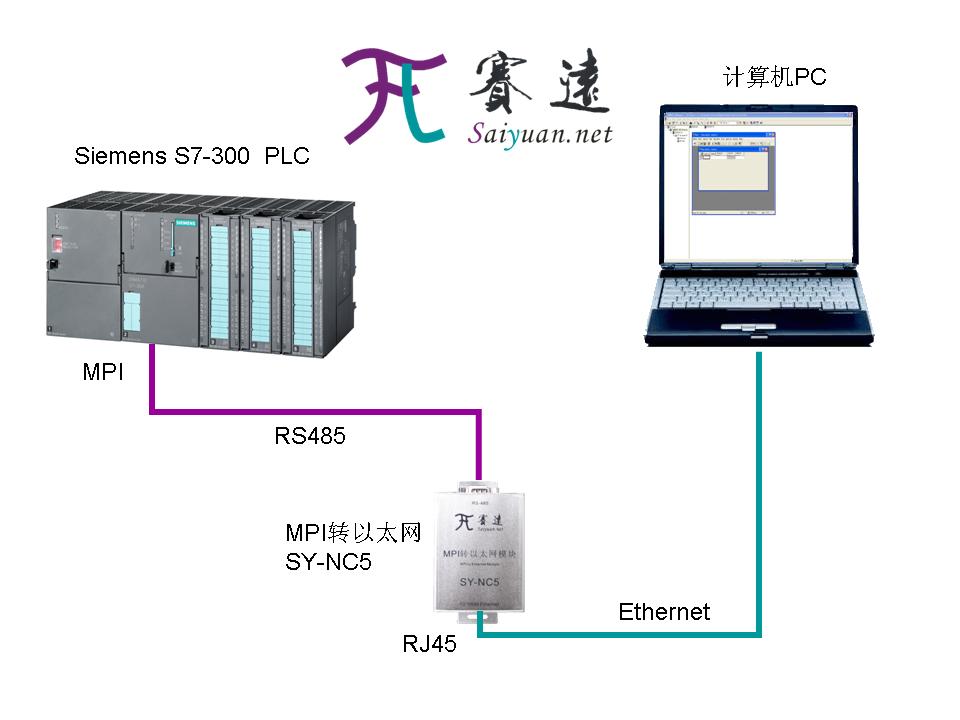

SY-NC5轉換器拓撲圖如下：
技術參數:
ü 外形尺寸：106*64*24 mm，體積小，便于安裝；
ü 電源供電：24VDC，50mA，直接從S7-300、400的MPI串口供電；
ü 一個RS485串口，連接PLC；
ü 一個RJ45接口，連接PC或者其他具有以太網的設備；
ü 采用高性能的工業IC，抗干擾性能好；
ü 重量：60克；
ü 工作溫度：0~+50℃；
ü 儲存溫度：-20~+60℃；
ü 防護等級：IP20；
ü 最大相對濕度：90%；
ü 出廠默認固定IP地址：192.168.1.198；
ü 配置方式：Web瀏覽器；
ü 支持的MPI/DP自適應波特率參數為：
|
波特率bps |
MPI |
DP |
|
9.6k |
- |
√ |
|
19.2k |
√ |
√ |
|
45.45k |
- |
√ |
|
93.75k |
- |
√ |
|
187.5k |
√ |
√ |
|
500k |
- |
√ |
|
1.5M |
√ |
√ |
√ 表示支持的波特率；
- 表示不支持的波特率。
單頁資料下載：
