一、用途
波仕電子的OPF232無源RS-232塑料光纖轉換器用于實現RS-232的塑料光纖傳輸、特別是只有收（RXD）、發（TXD）、地（GND）三根線的RS-232口的無源塑料光纖傳輸,比如儀表的RS-232口。波仕電子發明和首創了無須外接電源的RS-232/光纖轉換器、是世界上最小的光纖轉換器。
波仕電子的OPF485有源RS-485/422/232塑料光纖轉換器用于實現RS-485、RS-422或者RS-232的塑料光纖傳輸。波仕電子發明和首創了世界上最小的RS-485/232/塑料光纖轉換器。
波仕電子光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
OPF232、OPF485主要用于串口信號的短距離（20米內）的塑料光纖通信，具有抗折斷、易于連接、高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝
OPF232型RS-232/光纖轉換器的外形為DB-9/DB-9轉接盒大小，其中DB-9(孔座)一端直接插在DB-9芯RS-232針座上、無須外接電源，使用一對塑料光纖接頭。
OPF485型RS-485/422/232/光纖轉換器的外形為DB-25/DB-9轉接盒大小，其中DB-25(孔座)一端配有接線端子板，接RS-485、RS-422、RS-232以及5V電源，使用一對塑料光纖接頭。
OPF系列光纖轉換器使用時發送器頭（淺灰色）通過塑料光纖接對方的接收器頭（藍色）。注意保持光纖轉換器的光纖頭的清潔，如果不連接時請一定將用相配套的橡皮塞子蓋住。
三、性能特點
波仕電子的OPF232和OPF485塑料光纖轉換器最高速率115.2Kbps。無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!確保接三線制RS-232口時無須供電！
|
光纖接口 |
Hp、Avago、Agilent工業通訊光纖接頭 |
|
電氣
接口 |
DB-9孔RS-232（OPF232） |
|
傳輸介質 |
塑料光纖，推薦PMMA材料 |
端子RS-485/422/232（OPF485） |
|
通信
方式 |
異步RS-232（RXD、TXD、GND） |
尺寸、重量 |
DB-9/9或DB-25/9、70克 |
|
RS-485（A、B、GND）、RS-422 |
傳輸距離 |
20米（可定制50米、100米） |
|
光波長 |
650nm（紅外，非激光） |
適用光纖 |
光纖直徑1mm;外層直徑2.2mm |

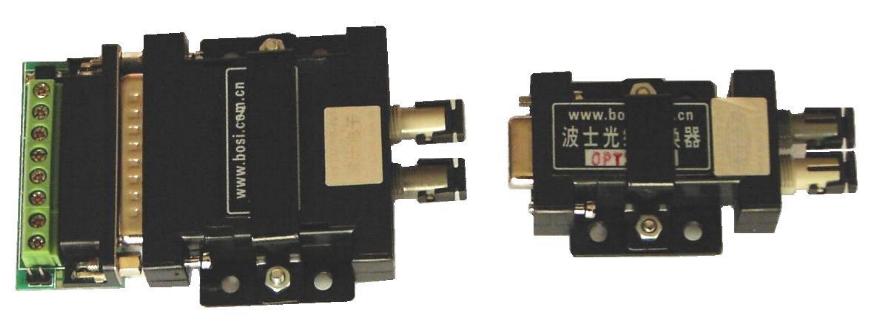

四、外形圖
|
型 號 |
說明 （無源） |
|
型號 |
說明 （5V供電） |
|
OPF232 |
RS-232/光纖轉換器 |
OPF485 |
RS-232/485/422/光纖轉換器 |
波仕電子配套提供各種長度塑料光纖以及接頭。OPF485對外接5V電源要求5V(±0.5V) ，產品功耗小于100mA，產品配套有微型開關穩壓電源
OPF485的接線端子引腳分配
OPF485作為半雙工RS-485轉換器時的DB-25端引腳狀態如下：
|
1-2斷開 |
2-3短接 |
4-5短接* |
6-7短接* |
16（電源） |
22**（電源） |
|
跳線設置 |
RS-485(+A) |
RS-485(—B) |
+5V(正端) |
0V(負端) |
* 4腳與5腳之間短接之后共同作為RS-485的正A（+A）端。
* 6腳與7腳之間短接之后共同作為RS-485的負B（—B）端。
* *22腳同時還是RS-485信號的參考地線,但是千萬不要與RS-485的信號線短接!
OPF485作為全雙工RS-422轉換器時的DB-25端引腳狀態如下：
|
1-2短接 |
2-3斷開 |
5 (RS-422) |
6 (RS-422) |
8 (RS-422) |
9 (RS-422) |
16(電源) |
22** (電源) |
|
跳線設置 |
發(+A) |
發(—B) |
收(+) |
收(—) |
+5V(正端) |
0V(負端) |
* 22腳同時還是RS-422信號的參考地線,但是千萬不要與RS-422的信號線短接!
OPF485作為RS-232輸入時的DB-25端引腳狀態如下：(注意此時A-Y、B-Z不要短接)
|
1-2短接 |
2-3斷開 |
11 |
12 |
22** |
A |
Y |
B |
Z |
|
跳線設置 |
收 |
發 |
GND(地) |
斷開 |
斷開 |
**22腳既是RS-232的信號地、也是電源的地。
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（
.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖
| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |
| OPT485L |
雙纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
雙纖雙向、SC頭 |
5V供電 |
| OPT485V9 |
微型RS-232/485/光纖轉換器  |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |
| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
通用RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT35EXS |
通用RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-485/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-485/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EX |
RS-232/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EXS |
RS-232/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT11[S] |
微型串口單環光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
| OPT22[S] |
微型串口雙環冗余光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
TTL/RS-232/轉光纖
| OPT232TL |
微型RS-232/TTL/光纖轉換器 |
多模 |
支持RS-232、TTL |
5V供電 |
| OPT232TLS |
微型RS-232/TTL/光纖轉換器 |
單模 |
支持RS-232、TTL |
5V供電 |
RS-232/485/422轉塑料光纖
| OPF232 |
RS-232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
無須供電 |
| OPF485 |
RS-485/422/232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-25外形 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB光纖延長、USB轉串口光纖
以太網轉串口光纖

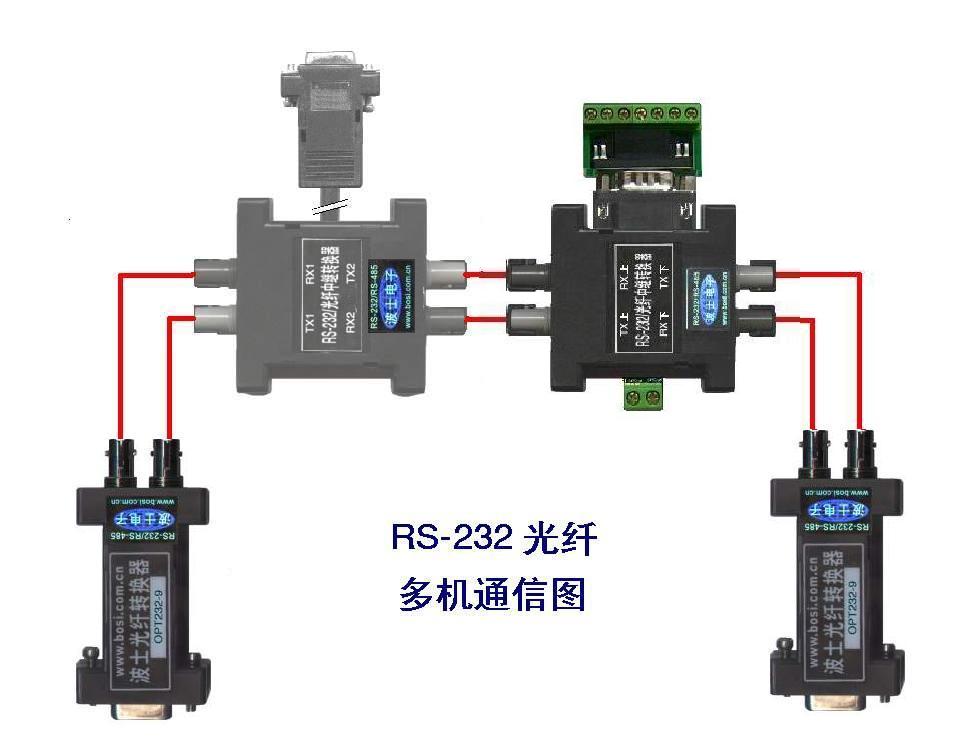

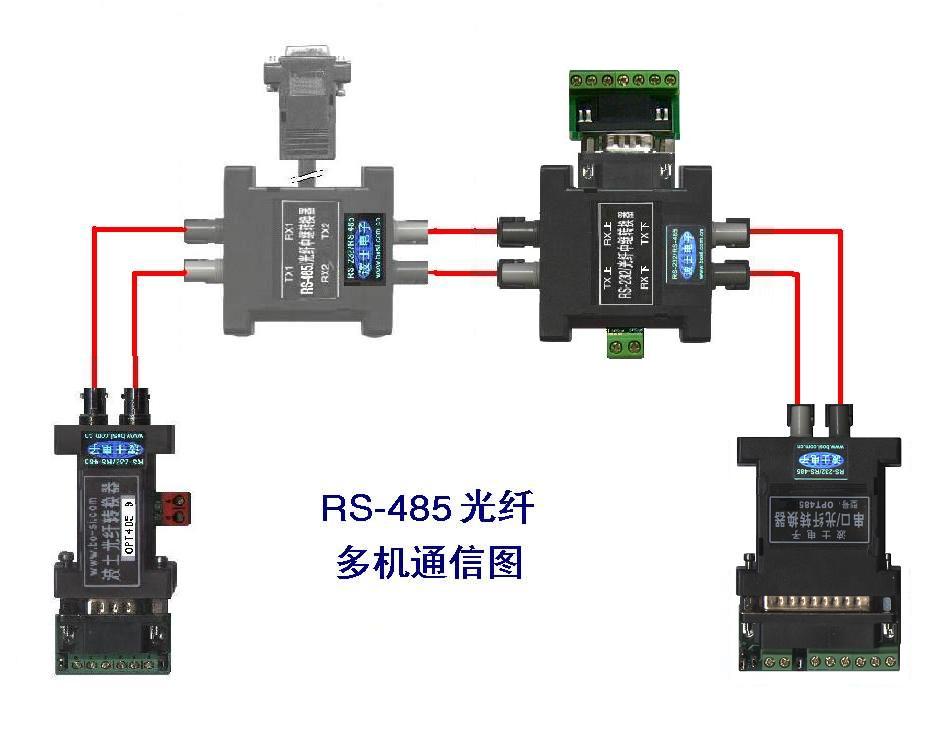

《串口光纖通信的組網方式》 RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖

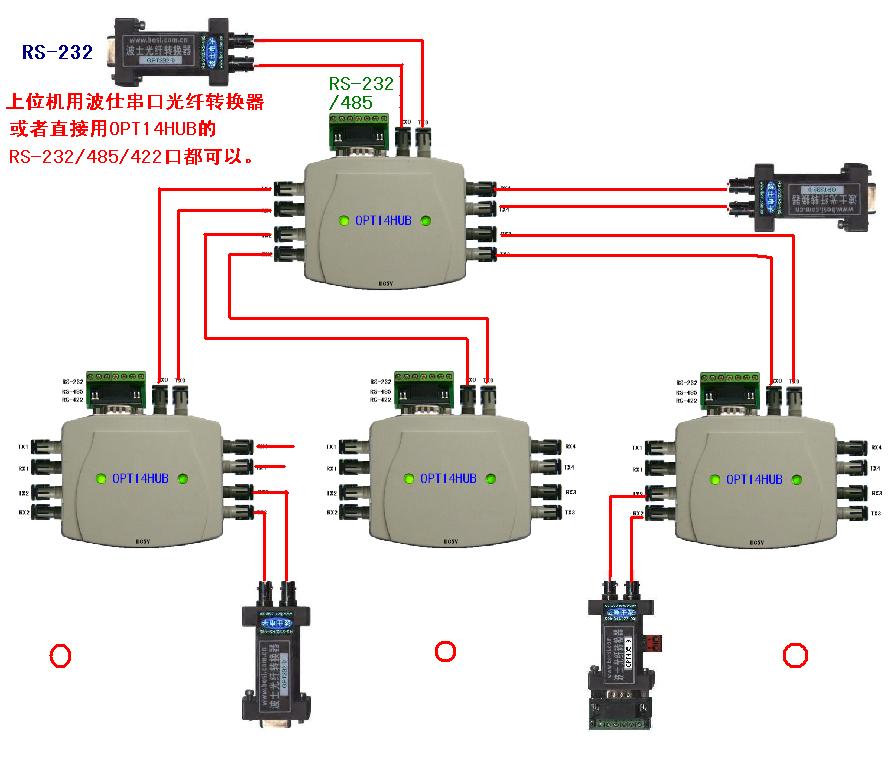

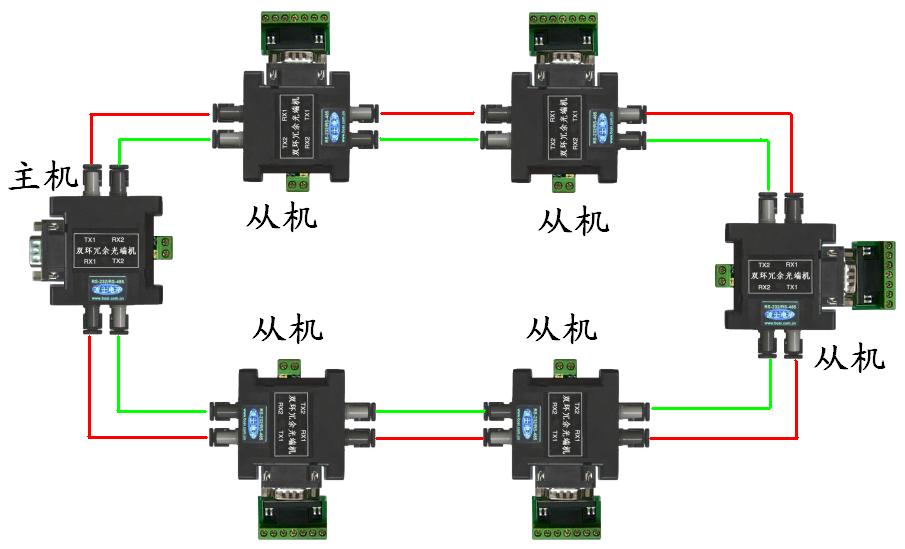

OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
