485K---500元   RS-232/RS-485/422轉換器(超薄增強型、1800米)  全雙工或半雙工  無源

波士 RS-232/RS-485/RS--422 轉換器

----全新專利外形，雙倍浪涌保護、無須跳線設置！





       全新一代波仕卡 485K 型轉換器采用了最新專利外形（專利200630025848.6）、是繼波士串口竊電技術之后，波士電子在轉換器領域的又一次重大創新。 485K 將RS-232 轉換成為 RS-485（半雙工）或 RS-422（全雙工）。無須跳線設置，集波士轉換器的功能和優點于一身。請認準專利外形和波士激光防偽標簽、謹防假冒！





一、用途

       波士 RS-232/RS-485/RS-422 轉換器都可將 RS-232 通信距離延長至 1.2Km 以上（9600bps 時）。都可以用于 PC 機之間、PC 機與單片機之間構成遠程多機通信網絡。波士電子是通過了 ISO9002 質量認證的企業。波士電子的 RS-232/485/422 轉換器是獲得 2000 國際測控博覽會金獎的產品。





二、硬件安裝

      外形都為 DB-9/DB-9 轉接盒大小，其中 DB-9（孔座）一端直接插在 9 芯 RS-232 插座（針座）上。如果 PC 機的 RS-232 接口為 DB-25，請向波士電子特別提出，也可用 DB-25/DB-9 轉接盒。PC 機 RS-232串行口的 DB-25 芯與 DB-9 芯連接器引腳分配如下：DB-9:2-RXD(收),3-TXD(發),5–GND(地)。DB-25:2-TXD(發),3-RXD(收),7-GND(地)。波士電子還可以提供軍品級（-40℃）的轉換器。RS-485（或 RS-422）通信建議一定要接地線，因為 RS-485（或 RS-422）通信要求通信雙方的地電位差小于 1V。即：半雙工通信接 3 根線（+A、—B、地），全雙工通信接 5 根線（+發、—發、+收、—收、地）。為了安全起見，建議通信機器的外殼接大地。





三、軟件說明

     本產品均無需任何初始化設置！只用到 RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！





四、性能說明

       RS-485 為半雙工通信方式。RS-422 為全雙工方式。485K 無需外接電源，最高速率 115.2Kbps。波士電子的系列轉換器分為端點式與節點式，一般默認為端點式。端點式可以帶 128 個、節點式可以被帶 128 個點。485K 內置 1200W 抗雷擊浪涌保護器和 15000V 防靜電保護器。





五、接線及引腳分配

RS-485 的+A 接對方的+A、—B 接對方的—B、GND(地)接對方的 GND(地)。

RS-422的接線原則：“+發”接對方的“+收”、“—發”接對方的“—收”、“+收”接對方的“+發”、“—收”接對方的“—發”、GND(地)接對方的 GND(地)。一定要將 GND（地）線接到對方的 GND（地），除非確保通信雙方都已經良好共地。





RS-232/RS-485/RS-422轉換器


波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！
波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！

波士轉換器七大絕招：

·波士獨有的單環自愈RS-232/RS-485組網轉換器！ ·獨有波士智能終端負載技術，確保互帶128個節點！ ·高達95%的波士竊電技術，確保傳輸1800米以上！ ·通信只用到RXD、TXD、GND，無須RTS、DTR！ ·內置600W抗雷擊保護器和15000V抗靜電保護器！ ·獨有零延時自動收發轉換技術，確保適合所有軟件! ·先進的自動喚醒技術，工作壽命大大增加！ ·獨有波士集線轉換技術，帶RS485能力擴大四倍！

用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）

型 號	功 能	特 性	說 明
485K	RS-232/RS-485/422轉換器(超薄增強型、1800米)	全雙工或半雙工	無須供電
485B	RS-232/RS-485/422轉換器(增強型、1800米)	全雙工加半雙工同時	無須供電
485C	RS-232/RS-485/422轉換器(增強型、1800米)	全雙工半雙工通用	無須供電
485TC	光隔RS-232/RS-485/RS-422轉換器	全雙工半雙工通用	無須供電

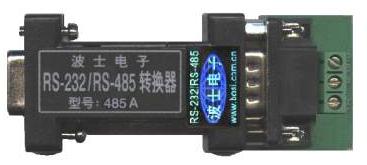

485A	RS-232/RS-485轉換器（增強型、1800米）	半雙工	無須供電
485TA	光隔RS-232/RS-485轉換器	半雙工	無須供電
U485C	光隔非光隔通用RS-232/RS-485/RS-422轉換器	全雙工半雙工通用	無源/5V供電
U485A	光隔非光隔通用RS-232/RS-485轉換器	半雙工	無源/5V供電
485A1	一體式RS-232/RS-485轉換器	半雙工	無須供電

H485C	通用RS-232、TTL、RS-485/422三向轉換器	232-TTL-485三向轉換	5V供電
H485AA	通用RS-232、TTL、RS-485三向轉換器	232-TTL-485三向轉換	5V供電
QN485C	全能RS-232/TTL/RS-485/422中繼、轉換器	8種轉換、中繼功能	5V供電

G485HA	世界上最小的高速光隔RS-232/RS-485轉換器	0-115.2Kbps、半雙工	5V供電
G422HA	世界上最小的高速光隔RS-232/RS-422轉換器	0-115.2Kbps、全雙工	5V供電
T485GL	內置鋰電池無源光隔RS-232/RS-485/422轉換器	全雙工半雙工通用	無須供電
