以太網和串口Modbus設備的無縫整合
Modbus 協議是世界上自動化協議中最為普遍使用的一個協議。Modbus協議支持傳統的RS-232/422/485設備和最新發展出來的以太網設備。許多工業設備，包括：PLC,DCS,HNI,儀器和儀表都使用Modbus協議作為他們之間的通訊標準。然而，Modbus協議在串口和以太網之間運行是非常困難的，這就需要一個通訊的網關作為二者的橋梁來幫助整合他們。

NPort 6110 支持一個以太網和一個可軟件選擇的RS-232/422/485 口來連接各種類型的支持 Modbus協議的設備。通過Modbus/TCP (Ethernet) 和 Modbus /ASCII/RTU (Serial) 協議轉換, 帶有以太網的 PLC可以使用 RS-232/422/485 接口來實現與儀器的無縫通訊。


為通用的Modbus應用提供了強大的操作模式

為了進行 Modbus協議的轉換，有必要定義從社別，但與其他Modbus網關不同的是， NPort 6110 允許用戶對以太網和串口來配置主從設備。額外的地址映射和以外的參數被用來確保所有的情況都能夠處理。

Windows工具軟件讓您的安裝更加方便并可監視傳輸流量
NPort 6110功能非常強大，也非常容易使用。一個Windows軟件就能夠在局域網中自動搜索所有可能的NPort 6110設備。軟件中含有流量監測功能，可以幫助您解決任何在Modbus同許那種遇到的問題，比如：連接狀態檢查，地址轉換錯誤等。

典型應用

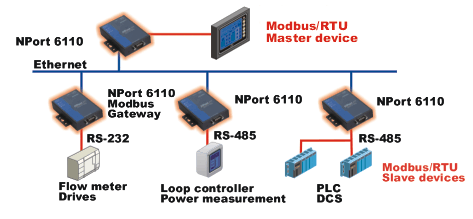

串口主設備與串口從設備通過因特網來通訊
讓傳統的Modbus串口設備通過因特網進行通訊
許多傳統的支持Modbus 協議的串口設備可以通過 RS-485進行通訊, 然而 RS-485 網絡限制了最多只能有32個Modbus設備, 且傳輸距離只能在 1.2 km. 通過使用 Modbus 網關, 您可以通過以太網來接連所有的Modbus串口設備,同一個控制網絡最多可安裝8個 Modbus 網關，將單一的Modbus網絡擴展到 TCP/IP 網絡可以達到的地方。

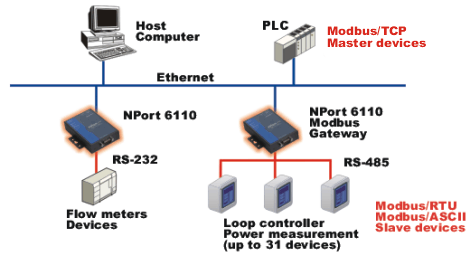

以太網主設備與多個串口從設備通訊
通過以太網絡連接所有的Modbus設備
大部分的主機和新研發出來的 PLC都支持以太網接口，并都運行 Modbus/TCP協議。 NPort 6110 網關被用來連接分散的Modbus 串口設備，進行數據的采集和控制。 每個 NPort 6110都支持以太網的 Modbus/TCP 協議，允許多達7個連接。軟件配置的串行接口支持RS-232 、RS-422/485。在RS-232/422 模式, NPort 6110 可以連接 1 個串口設備，在RS-485方式下，一個NPort 6110 可以支持多達 31 串口設備。這是工廠中最普遍的應用。

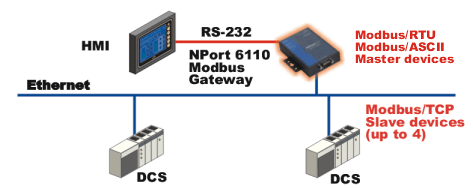

串口主設備與多個以太網從設備進行通訊
連接串口主設備和以太網從設備
許多 HMI (人機界面) 系統使用串行接口，要求對分散的DCS系統進行存取。然而，越來越多的DCS系統支持以太網，并且運行在Modbus/TCP 從模式下。為此， NPort 6110 Modbus 網關是通過以太網連接HMI到分散的 DCS系統的理想解決方案。每個NPort 6110最多支持4個 Modbus/TCP 從設備。



簡單易用的 Windows工具
在LAN的任何位置當鋪能配置Modbus網關
當Nport 6110連接到以太網上后，任一運行Modbus網關配置器的Windows主機，都可以自動搜索所有已經安裝的Modbus網關，然后進行配置。支持DHCP(IP自動設定)和手動IP設定。人機友好的界面，使Nport6110成為最簡單易用的Modbus網關之一。

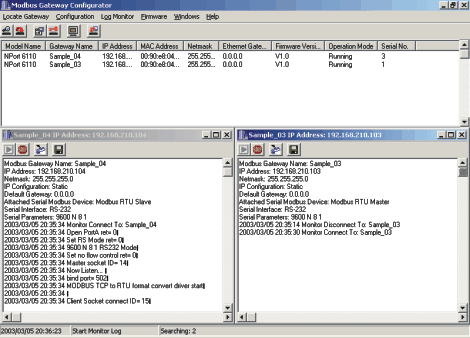

在線流量監測和錯誤日志顯示
Modbus解決通訊故障既迅速又簡單。NPort 6110工具軟件讓您在網絡的任何位置都可以在線監測配置信息和連接狀態，而不需要干擾目前的操作。同時，系統的日志信息可以保存安裝和服務記錄。

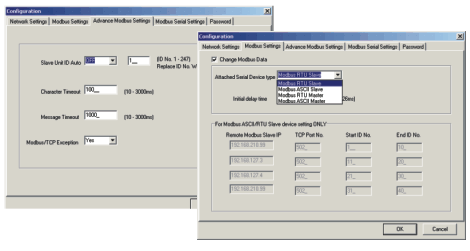

全面的、功能強大的Modbus參數設置
除了能和眾多的Modbus設備一起工作外，NPort 6110提供了基本的和全面的通訊參數設置。例如，除通用的配置之外，遠程Modbus/TCP設備ID,初始化延遲時間調整和字符/信息超時都可以在Windows 工具軟件中進行調整。與其他廠商提供的基于文本的配置器不同，NPort 6110全面的高效的工具軟件簡化了安裝，并節省了工程師的培訓費用。



特點：
Modbus 串口和以太網設備的整合
支持 Modbus/TCP 主設備到Modbus/ASCII/RTU 從設備 (最多 31個設備)
支持 Modbus/ASCII/RTU 主設備到 Modbus/TCP 從設備 (最多 4個設備)
簡單易用的Windows 工具軟件通過以太網進行配置
10/100M 快速以太網帶自動 IP 設定 (DHCP)
一個可由軟件設定的RS-232/485/422 接口
速率最高可達 230.4 Kbps
