SunYuan　ISO Z-W系列隔離變送器是一種將熱電阻信號按溫度高低隔離轉換成與溫度成線性標準信號的混合集成電路。該電路在同一芯片上集成了一組多路高隔離的DC/DC 電源，幾個高性能的信號隔離器和熱電阻線性化、長線補償、干擾抑制電路，特別適用于Pt100/Cu50熱電阻信號隔離轉換成標準信號，溫度信號的變送與無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與隔離。
　　　

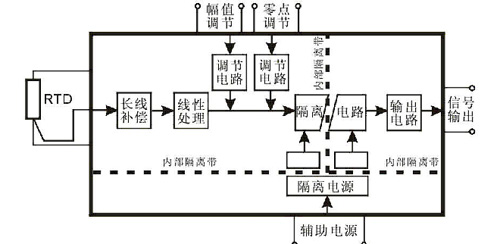

    芯片內部集成了高效率的DC-DC，能產生兩組互相隔離的電源分別給內部輸入端放大電路、調制電路供電和輸出端解調電路、轉換電路、濾波電路供電。SMD 工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
　　　
    ISO Z-W系列溫度信號隔離放大器使用非常方便，只需很少外部元件，即可實現Pt100熱電阻信號的隔離變送。并可以實現工業現場溫度控制信號一進兩出、一進四出的功能。

產品選型舉例：
例1：　信號輸入：Pt100，溫度范圍 -20-100℃；信號輸出：4-20 mA；輔助電源：24V。SIP 12封裝。
　　　 產品型號： ISO Z1-W1-P1-O1-S

例2：　信號輸入：Cu50，溫度范圍 0-100℃； 信號輸出：0-5V； 輔助電源：12V。 DIP 24封裝。
　　　 產品型號： ISO Z4-W2-P2-O4-D

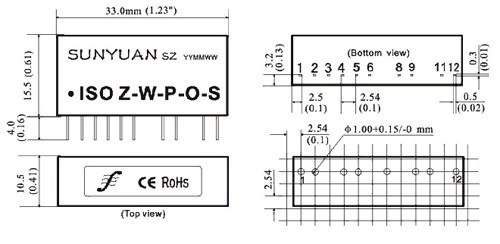

產品外形及PCB布板參考尺寸(標準SIP12腳)：

熱電阻信號隔離變送器應用方案詳細介紹：

    熱電阻信號隔離變送器(ISO Z-W-S/D)系列隔離變送器和 ISO EM系列隔離放大器很容易實現熱電阻信號的一路輸入，多路輸出。
單路輸入，多路輸出應用方案的原理：將熱電阻信號隔離變送器輸出的信號，接到ISO EM隔離放大器的輸入端，ISO EM隔離放大器就會輸出一組與輸入端完全隔離的信號，這樣就實現了一路熱電阻信號的輸入，兩路互相隔離的標準信號的輸出。同理，將熱電阻信號隔離變送器隔離變送器輸出的信號，接到多個ISO EM隔離放大器的輸入端，每個ISO EM隔離放大器都會輸出一組與輸入端完全隔離的信號，這樣就實現了一路熱電阻信號的輸入，多路互相隔離的標準信號的輸出。
熱電阻信號隔離變送器單路熱電阻信號輸入，兩路信號輸出的請參看以下應用方案。

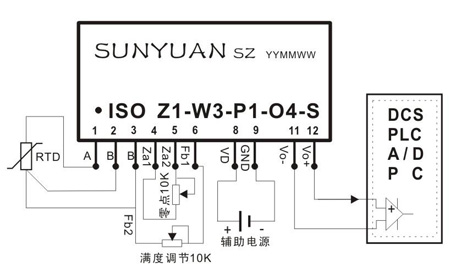

SIP應用方案1：一路熱電阻信號輸入，兩路電壓信號輸出

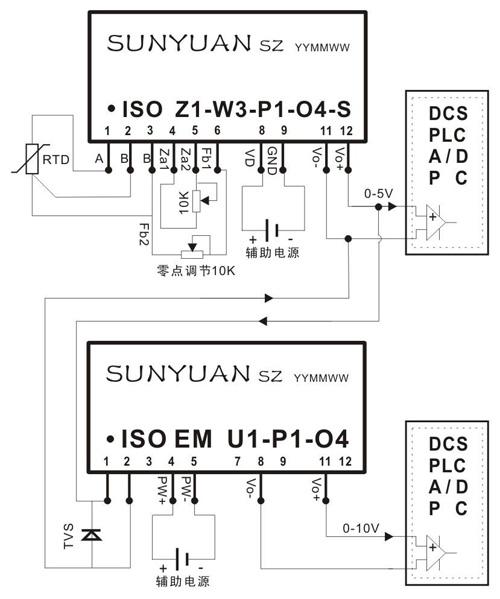

　　用模塊ISO Z1-W3-P1-O4-S和模塊ISO EM-U1-P1-O4實現一路Pt100/Cu50信號輸入（溫度范圍0-150℃），
兩路互相隔離的電壓信號輸出，其中一路輸出0~5V信號，另一路輸出0~10V信號。模塊ISO Z1-W3-P1-O4-S的輸出端并接到模塊ISO EM-U1-P1-O4的輸入端。如圖：

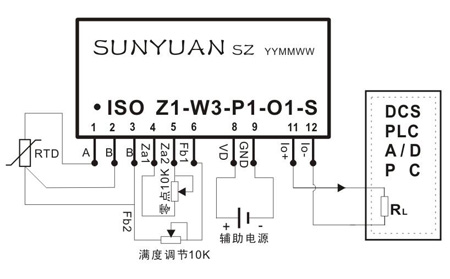

SIP應用方案2：一路熱電阻信號輸入，兩路電流信號輸出

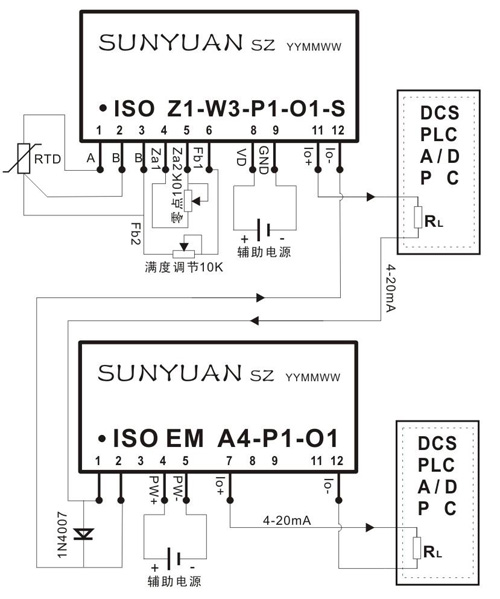

　　用模塊ISO Z1-W2-P1-O1-S和模塊ISO EM-A4-P1-O1實現一路Pt100信號輸入（溫度范圍0-100℃），兩路互相隔離的4-20mA電流信號輸出。將模塊ISO Z1-W2-P1-O1-S的輸出端串上模塊ISO EM-A4-P1-O1的輸入端，再輸出4-20mA電流信號，同時ISO EM-A4-P1-O1也輸出一組隔離的4-20mA電流信號。如下圖：
